파이프 면취기

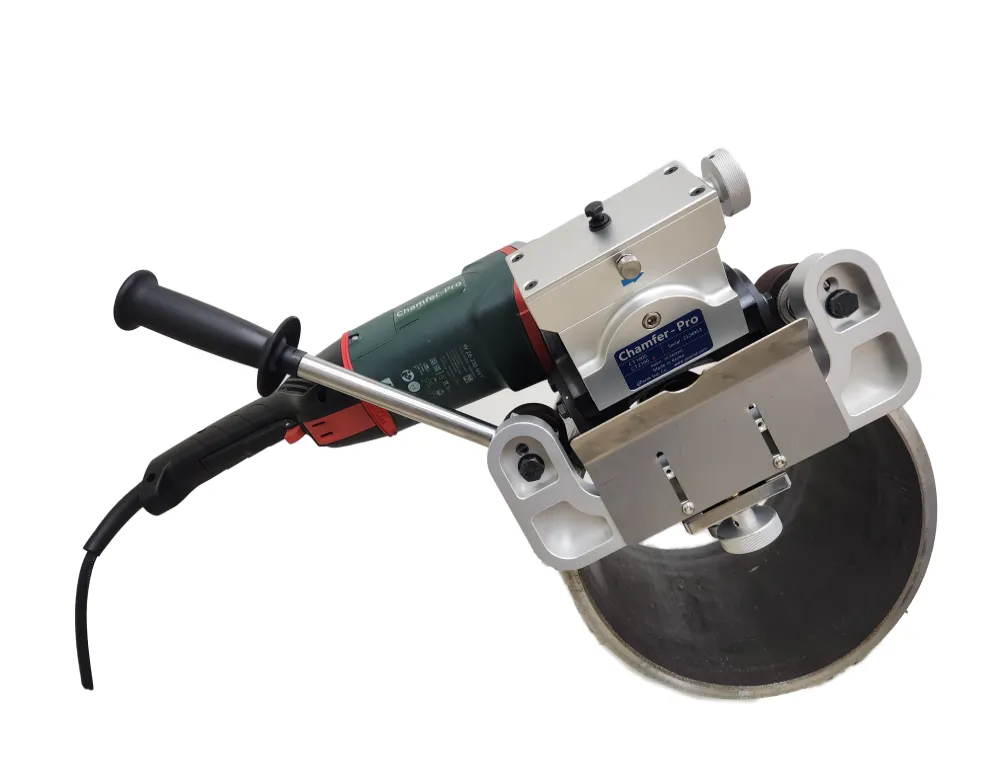

파이프 수동면취기
MP0020-26
장착이 쉽고 빠른(설치시간 2분 이내) 이동식 용접개선용 파이프 외경 면취기입니다. 1대의 장비로 6"~ 26" 다양한 직경의 파이프를 면취할 수 있습니다.
작업범위(직경)
6" ~ 26"
최대 면취폭(B)
21mm (CT2100 적용시)
각도 조절
0 ~ 60°
설치시간
약 2분
제품 특징
- 이동식 용접 개선용 파이프 외경 면취기이다.
- 1~2회전으로 면취가 완료되므로 작업속도가 빠르다.
- 1대의 장비로 다양한 직경의 파이프를 면취할 수 있다.
- 파이프에 장착할 때 중심을 맞출 필요가 없다.
- 파이프의 원주면을 따라 회전한다.
- 파이프 적용 직경 권장 범위는 6" ~ 20"이다.
- 원터치 방식의 면취깊이 조절, 슬라이딩 각도 조절(0° ~ 60°)
파이프 면취기 모델별 사양 비교 (CT2100 적용 기준, 이외 사양은 문의)
| 사양 | MP0020-26 (수동) | EP1020-32 (회전핸들식) | AP1020-32 (자동) |
|---|---|---|---|
| 작업범위 (직경) | 6" ~ 26 | 10" ~ 32" | 10" ~ 32" |
| 파이프 두께 | 20mm 이하 | 20mm 이하 | 20mm 이하 |
| 최대 면취두께(A),(45°면취기준) | 15mm | 15mm | 15mm |
| 최대 면취폭(B) | 21mm | 21mm | 21mm |
| 조절각도 | 0 ~ 60° | 0 ~ 60° | 0 ~ 60° |
| 중량 (장치 + 면취기) | 8.4 + 9.7kg | 8.2 + 5.8 + 9.7kg | 8.2 + 17.7 + 9.7kg |

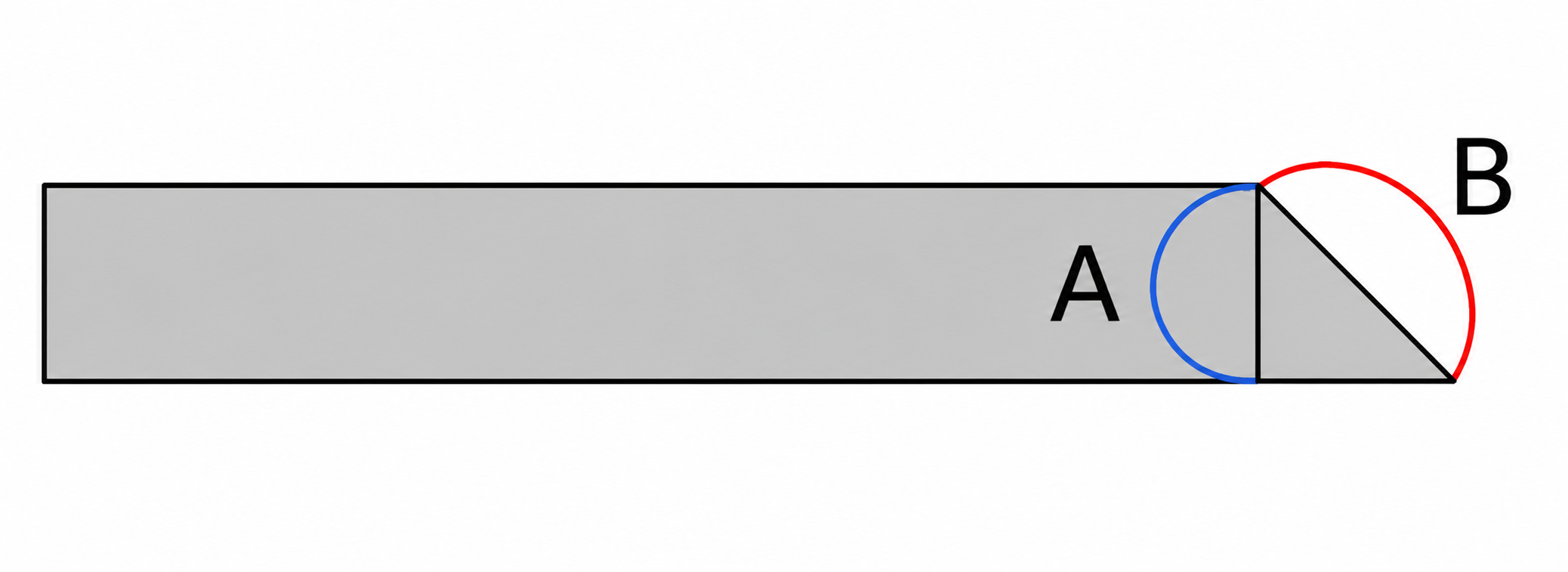

면취두께(A)와 면취폭(B)
면취기 적용에 따른 장점
- 정확한 각도조절과 일정한 면취값으로 용접 품질이 향상된다.
- 작업시간, 인건비, 소모자재, 작업효율성을 종합적으로 비교해볼때 경제적이다.
- 일반 그라인딩 작업시보다 안전성이 높다.
- 그라인딩 작업시보다 작업 주변환경이 대폭 개선된다.

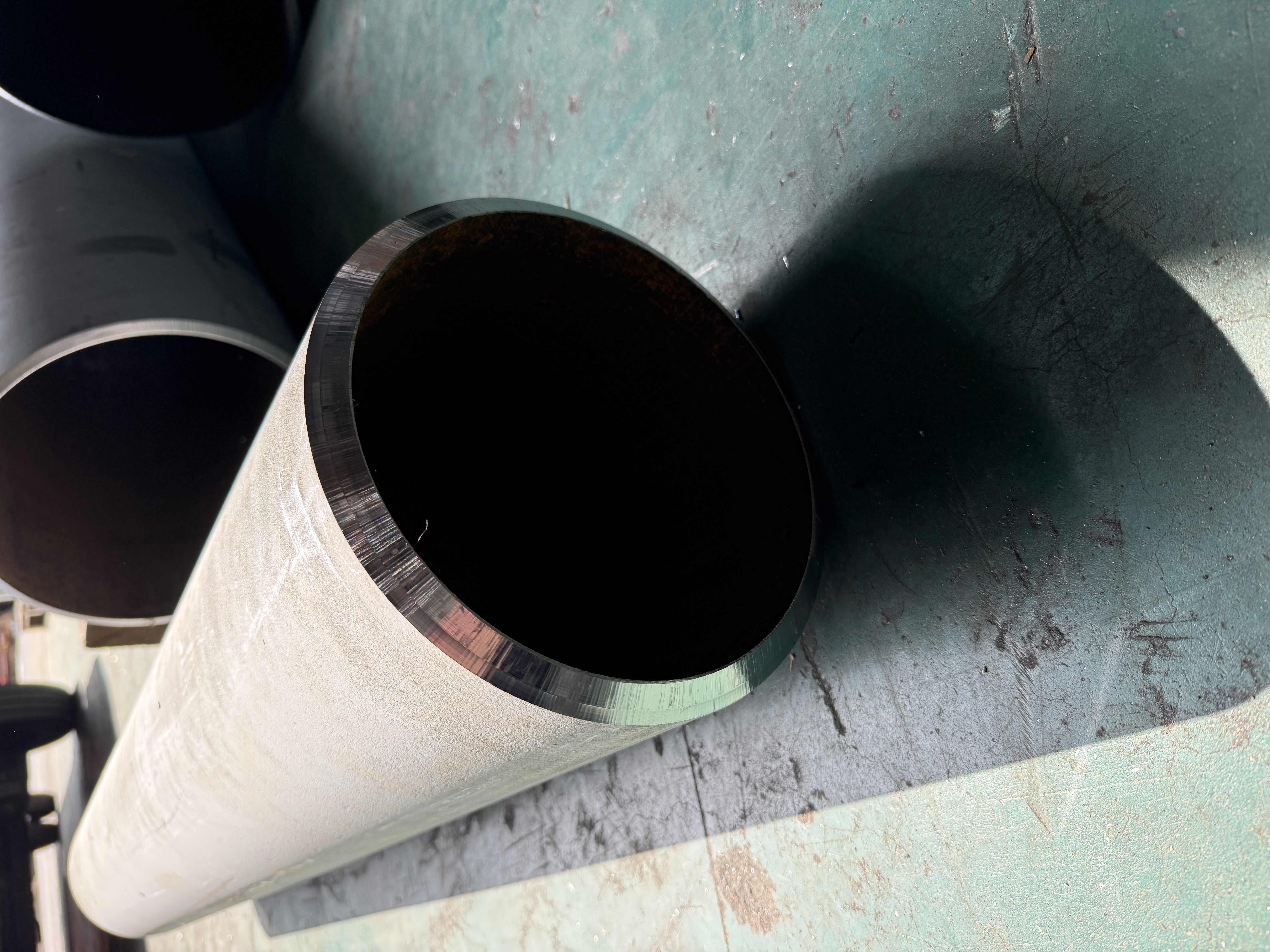

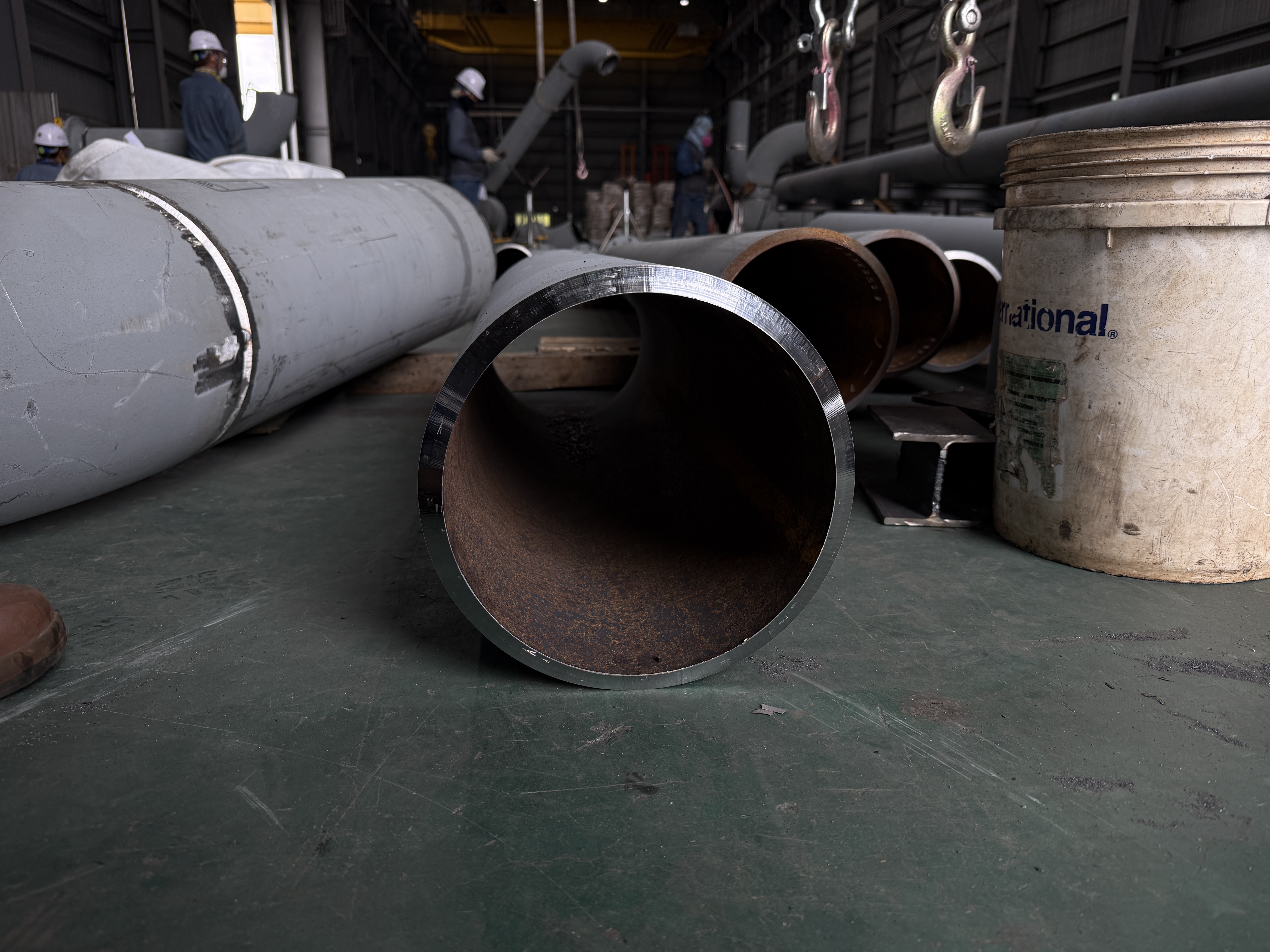

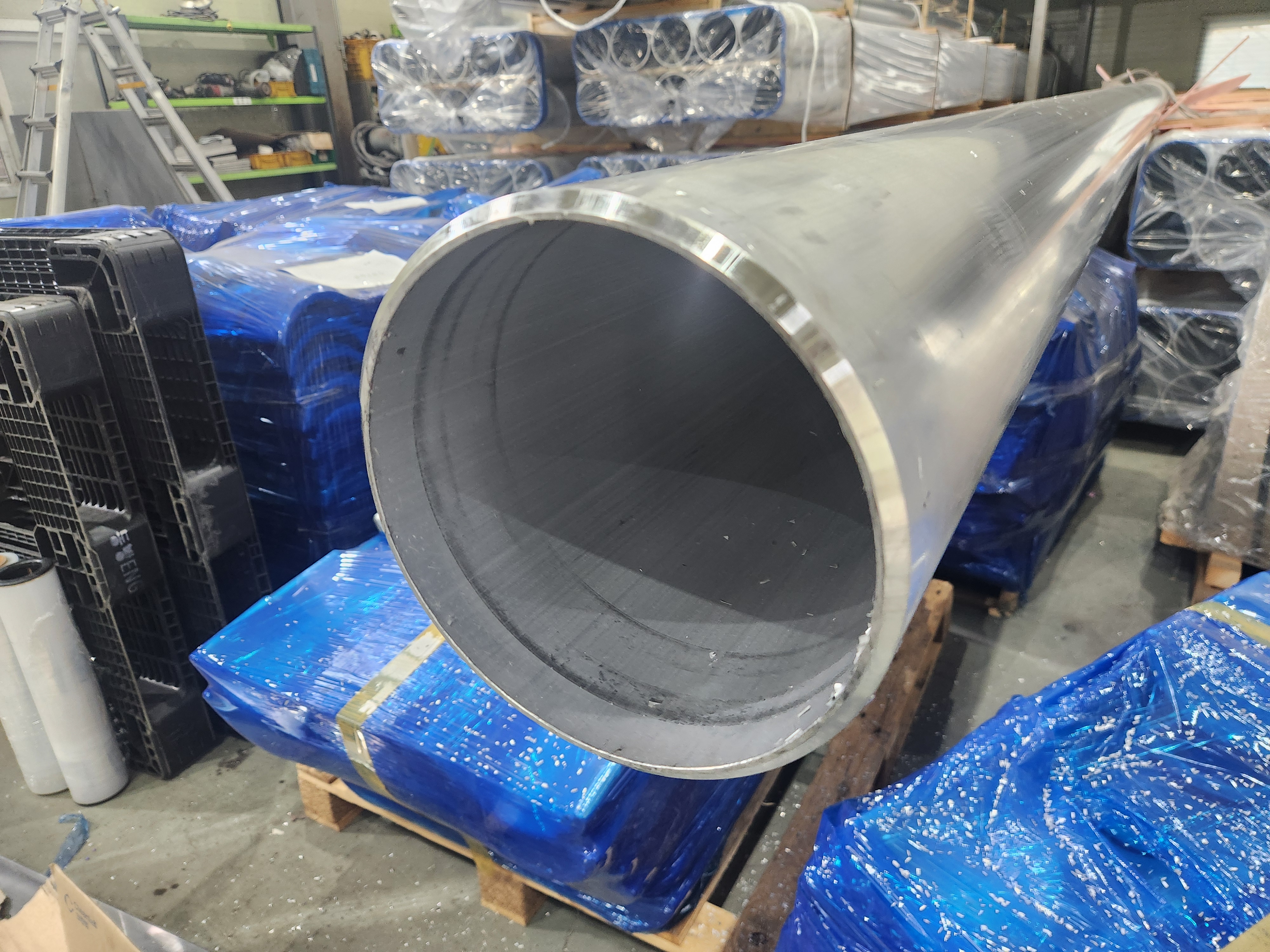

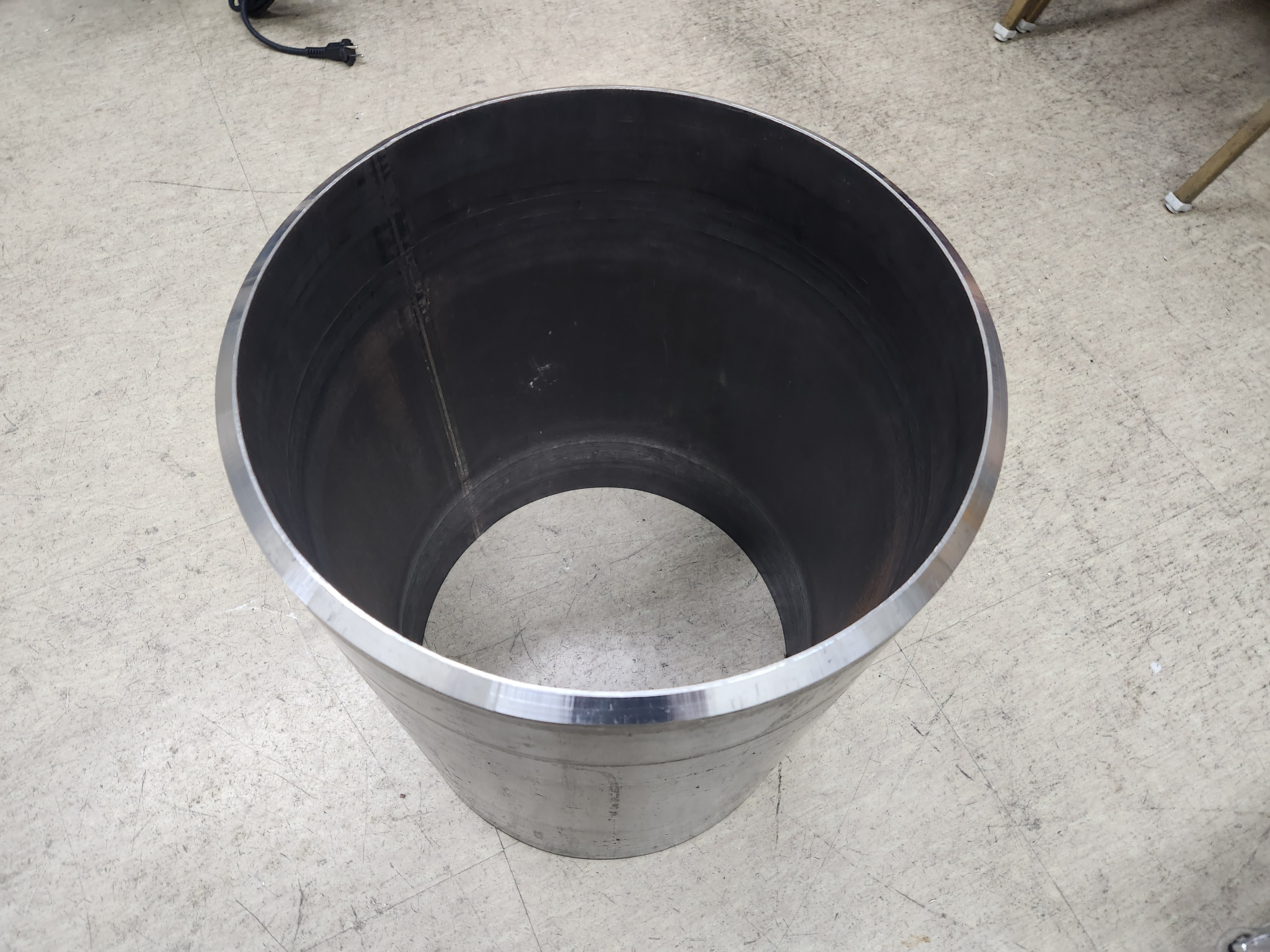

제품 이미지
