beveling-pipe

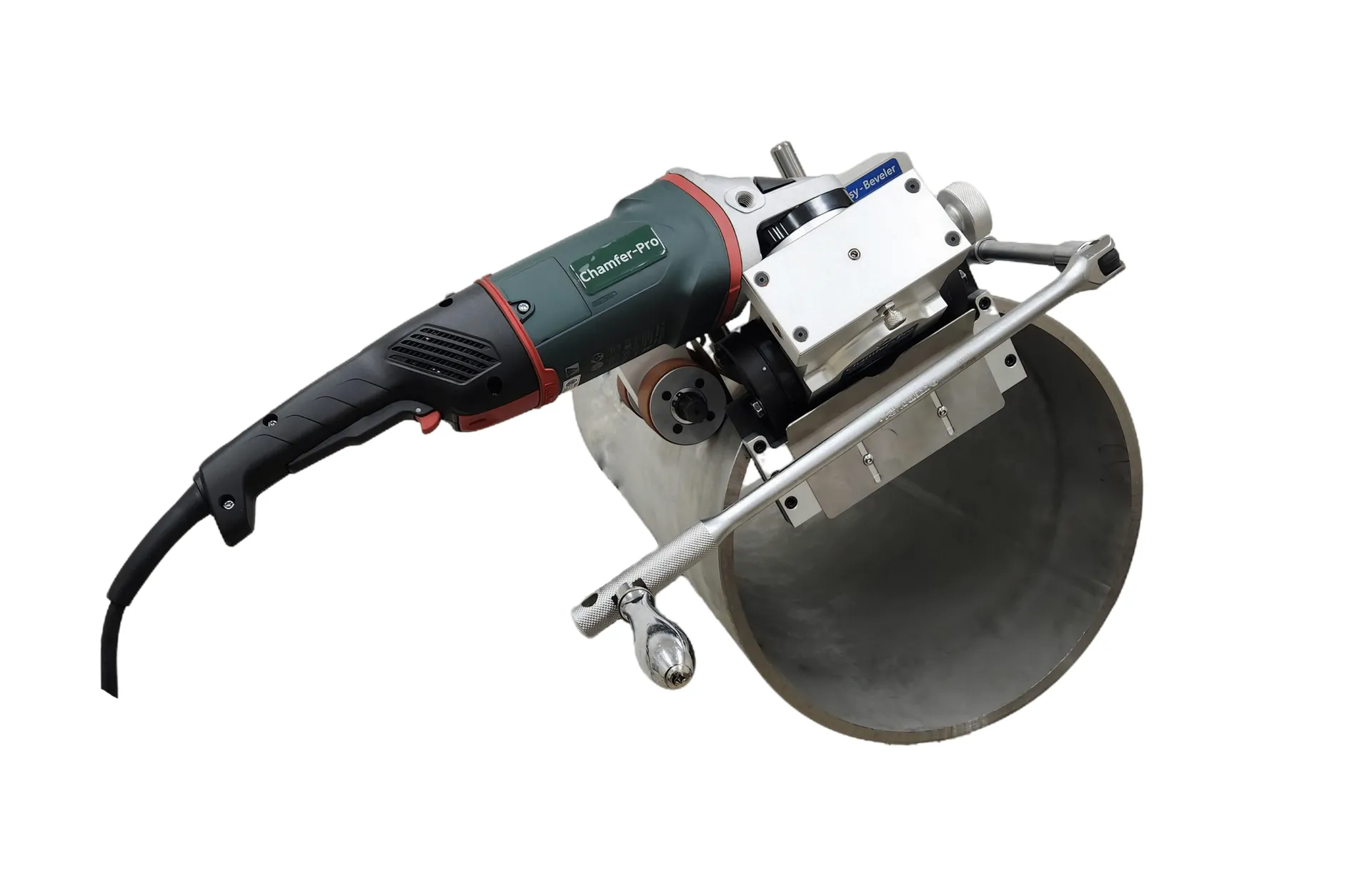

회전핸들식 파이프면취기

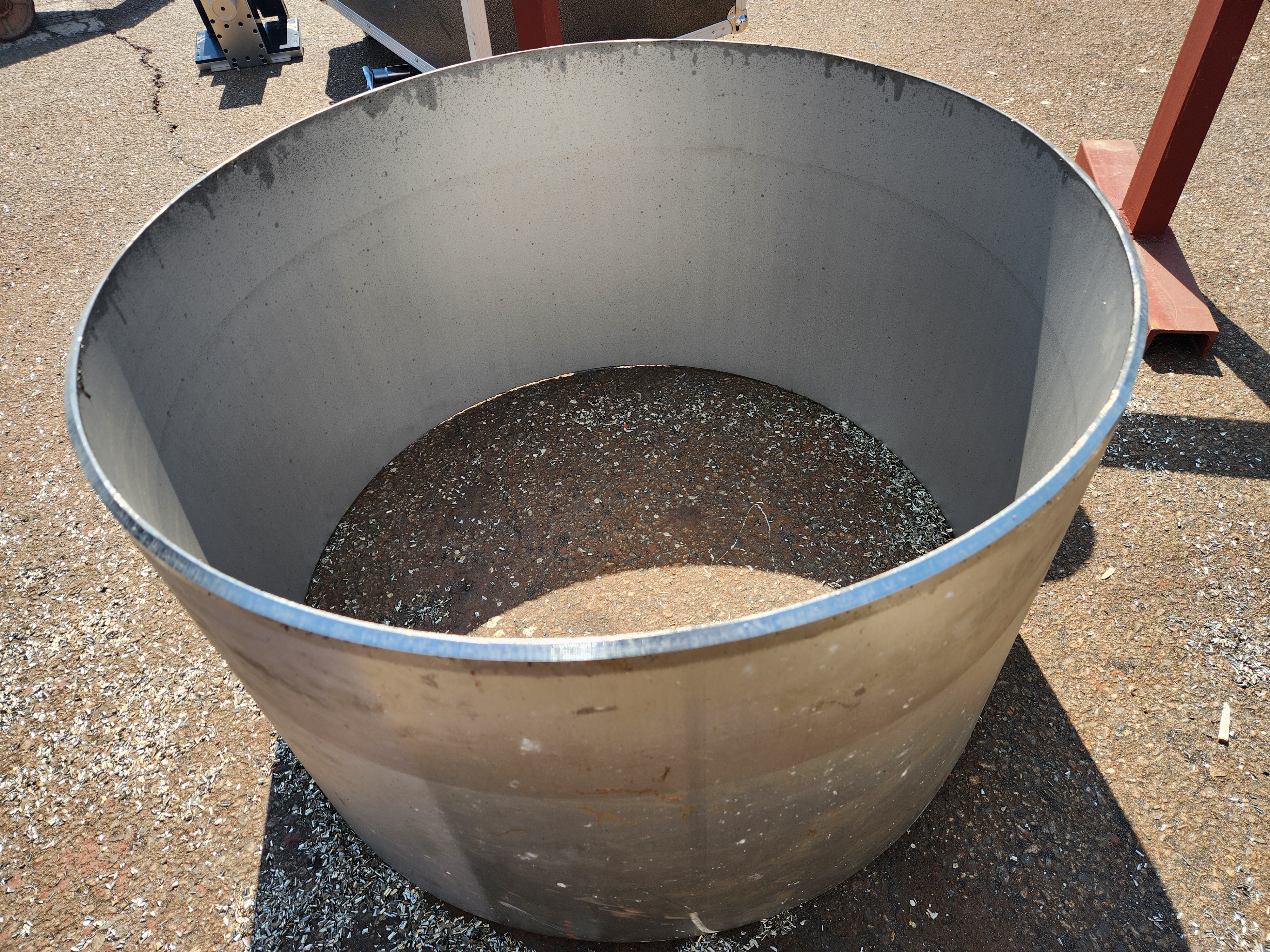

대표 모델: EP1020
파이프 외경 면취에 특화된 회전핸들식 면취기입니다. 장착이 쉽고 빠르며(설치시간 3분 이내), 1대의 장비로 다양한 직경(10" 이상)에 적용할 수 있습니다.
작업범위(직경)
10" 이상

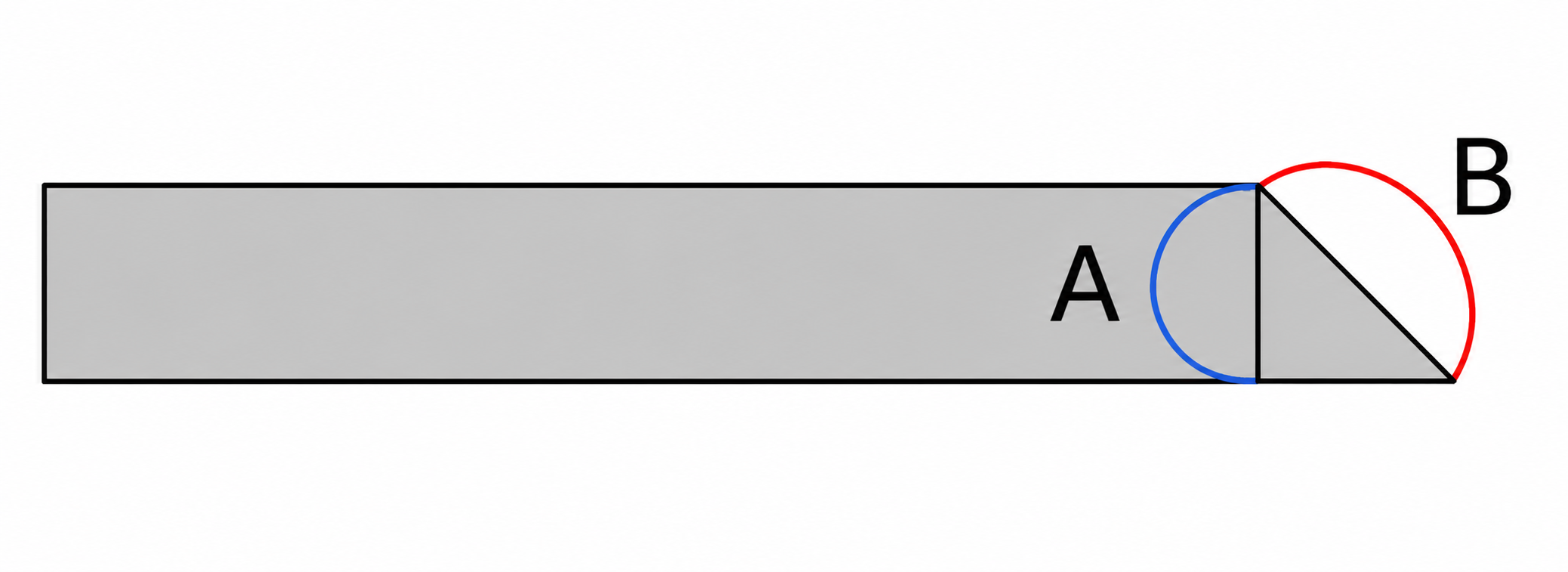

최대 면취폭(B)
21mm
최대 면취두께(A)
15mm (45°)
조절각도
0 ~ 60°
제품 특징
- 이동식 용접 개선용 파이프 외경 면취기이다.
- 분당 약 1미터의 가공(피딩)속도 (10mm 면취 기준)
- 1대의 장비로 다양한 직경의 파이프를 면취할 수 있다.
- 파이프에 장착할때 중심을 맞출 필요가 없다.
- 파이프의 원주면을 따라 회전한다.
- 파이프의 면취 작업범위는 직경 10" 이상이다.
회전핸들식 파이프 면취기 모델별 사양
| 사양 / 모델 | EP1020-32 | EP1030-32 | EP1040-32 |
|---|---|---|---|
| 작업범위 (직경) | 10" ~ 32" | 10" ~ 32" | 10" ~ 32" |
| 파이프 두께 적용 | 20mm 이하 | 40mm 이하 (직경에 따라 다름) | 40mm 이하 (직경에 따라 다름) |
| 최대 면취폭(B) | 21mm | 32mm | 42mm |
| 최대 면취두께(45°)(A) | 15mm | 23mm | 30mm |
| 조절각도 | 0 ~ 60° | 0 ~ 60° | 0 ~ 60° |
| 중량(브라켓+이송장치+면취기) | 8.5 + 5.8 + 9.7 kg | 9.5 + 5.8 + 10.0 kg | 9.5 + 5.8 + 11.0 kg |
관련 영상

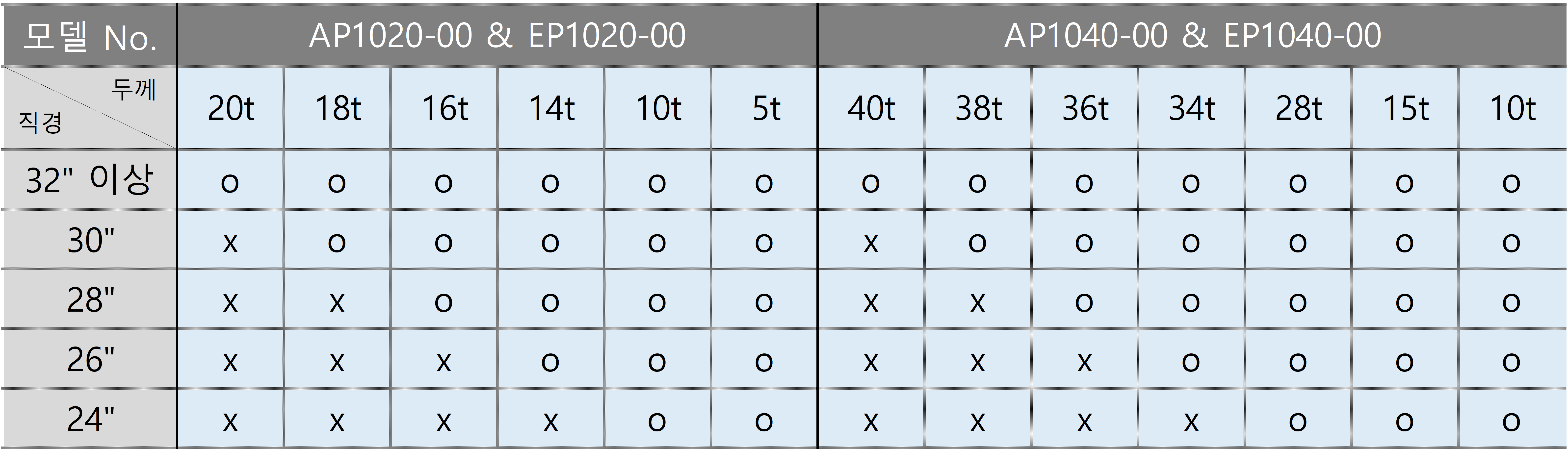

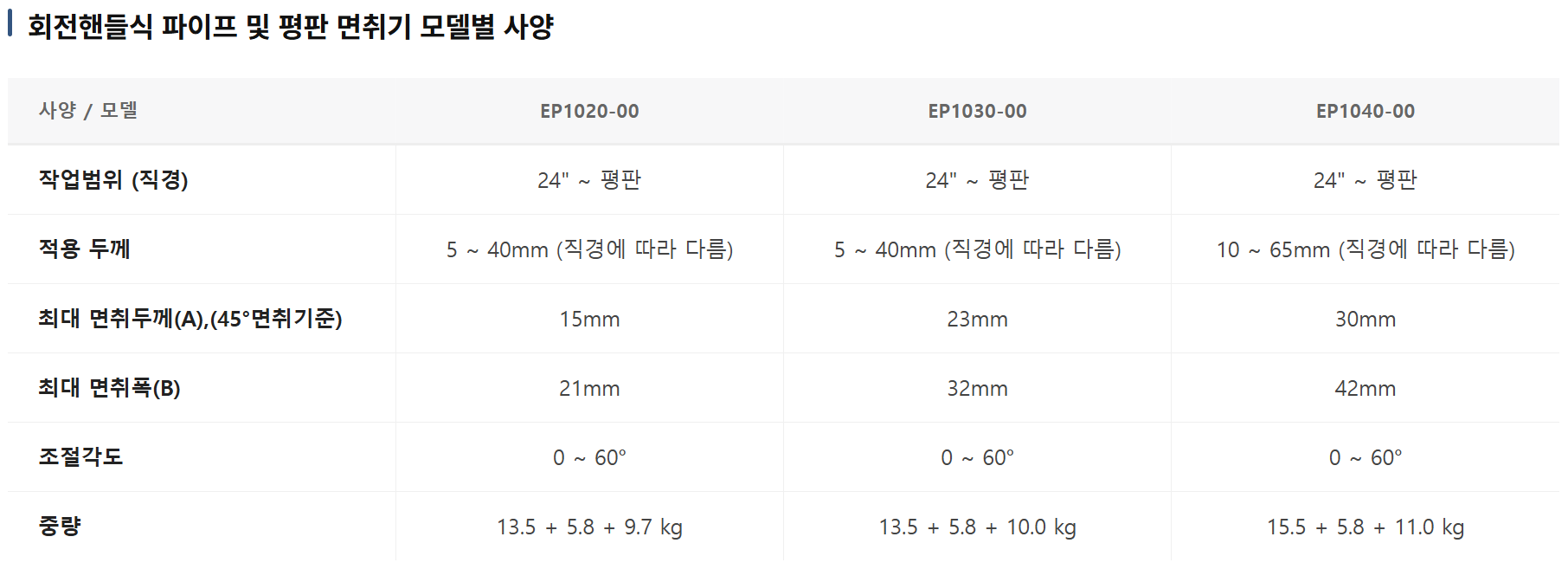

회전핸들식 파이프 및 평판 면취기 모델별 사양
| 사양 / 모델 | EP1020-00 | EP1030-00 | EP1040-00 |
|---|---|---|---|
| 작업범위 (직경) | 24" ~ 평판 | 24" ~ 평판 | 24" ~ 평판 |
| 파이프 두께 | 40mm 이하 (직경에 따라 다름) | 40mm 이하 (직경에 따라 다름) | 65mm 이하 (직경에 따라 다름) |
| 최대 면취폭(B) | 21mm | 32mm | 42mm |
| 최대 면취두께(45° 기준) (A) | 15mm | 23mm | 30mm |
| 조절각도 | 0 ~ 60° | 0 ~ 60° | 0 ~ 60° |
| 중량 | 13.5 + 5.8 + 9.7 kg | 13.5 + 5.8 + 10.0 kg | 15.5 + 5.8 + 11.0 kg |
