평판 면취기

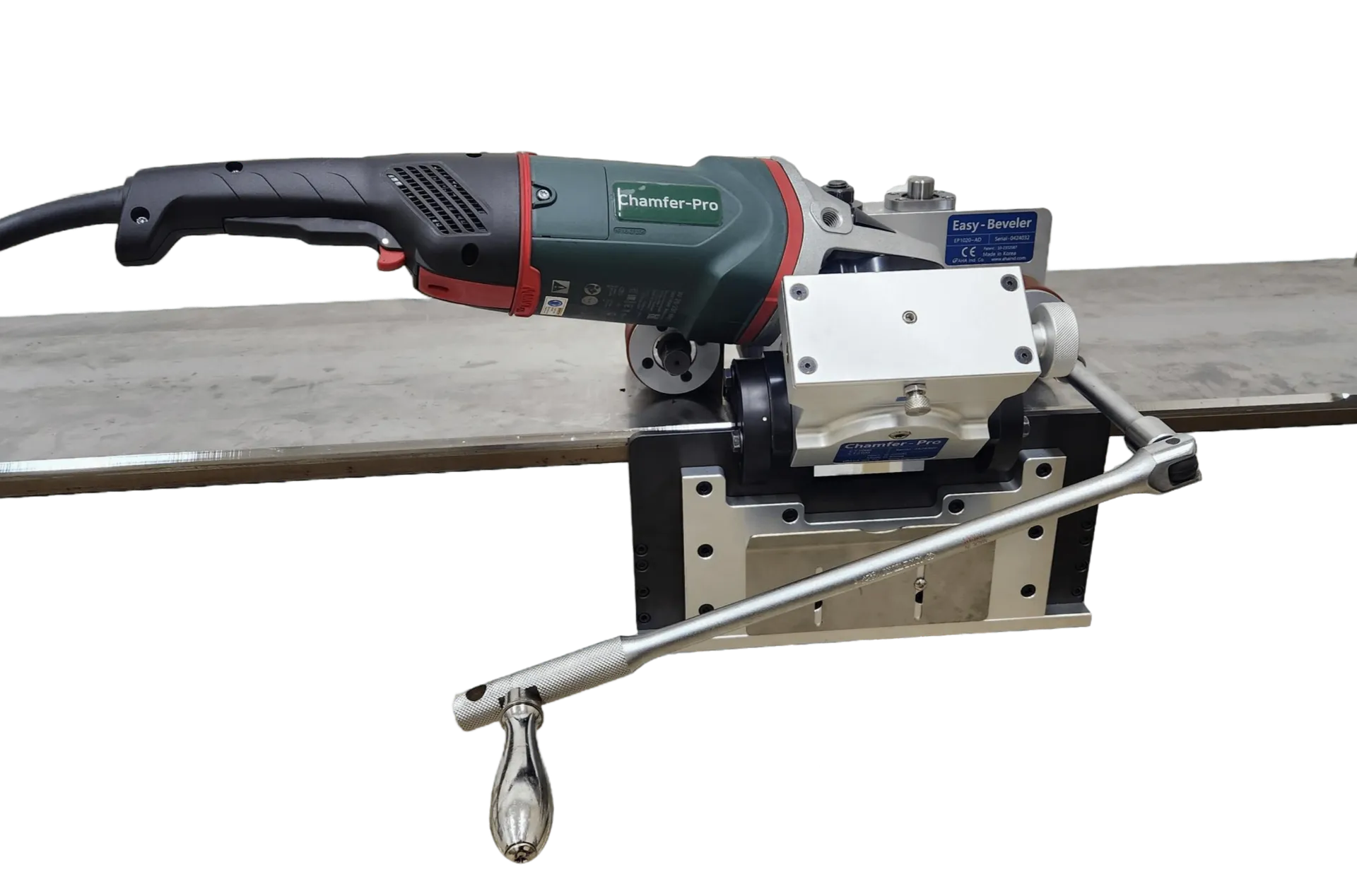

회전핸들식 평판 및 파이프 면취기
대표모델: EP1020-00
한 대의 장비로 평판과 파이프(대구경)에 모두 적용 가능한 회전핸들식 면취기입니다. 장착이 쉽고 빠르며(설치시간 3분 이내), 두꺼운 면취도 쉽고 빠르게 작업할 수 있습니다.
최대 면취두께(A)
15mm (45°)
최대 면취폭(B)
21mm
조절각도
0 ~ 60°
설치시간
3분 이내
제품 특징
- 한 대의 장비로 다양한 직경의 파이프 및 평판을 면취할 수 있다.
- 분당 약 1미터의 가공(피딩) 속도 (10mm 면취 기준)
- 회전핸들 장치를 통해 손쉽고 빠르게 면취할 수 있다.
- 원하는 면취값(면취 각도, 면취 두께 등)을 손쉽게 조절할 수 있다.
회전핸들식 평판 면취기 사양 (평판 및 파이프 겸용)
| 사양 / 모델 | 파이프 및 평판 (EP1020-00) | 파이프 및 평판 (EP1030-00) | 파이프 및 평판 (EP1040-00) |
|---|---|---|---|
| 작업범위 (직경) | 24" 이상 ~ 평판 | 24" 이상 ~ 평판 | 24" 이상 ~ 평판 |
| 파이프 및 평판 두께 | 5 ~ 40mm (직경에 따라 다름) | 5 ~ 40mm (직경에 따라 다름) | 5 ~ 65mm (직경에 따라 다름) |
| 최대 면취두께(A), (45° 면취 기준) | 15mm | 23mm | 30mm |
| 최대 면취폭(B) | 21mm | 32mm | 42mm |
| 조절각도 | 0 ~ 60° | 0 ~ 60° | 0 ~ 60° |
| 중량(브라켓+이송장치+면취기) | 13.5 + 5.8 + 9.7 kg | 13.5 + 5.8 + 10.0 kg | 15.5 + 5.8 + 11.0 kg |

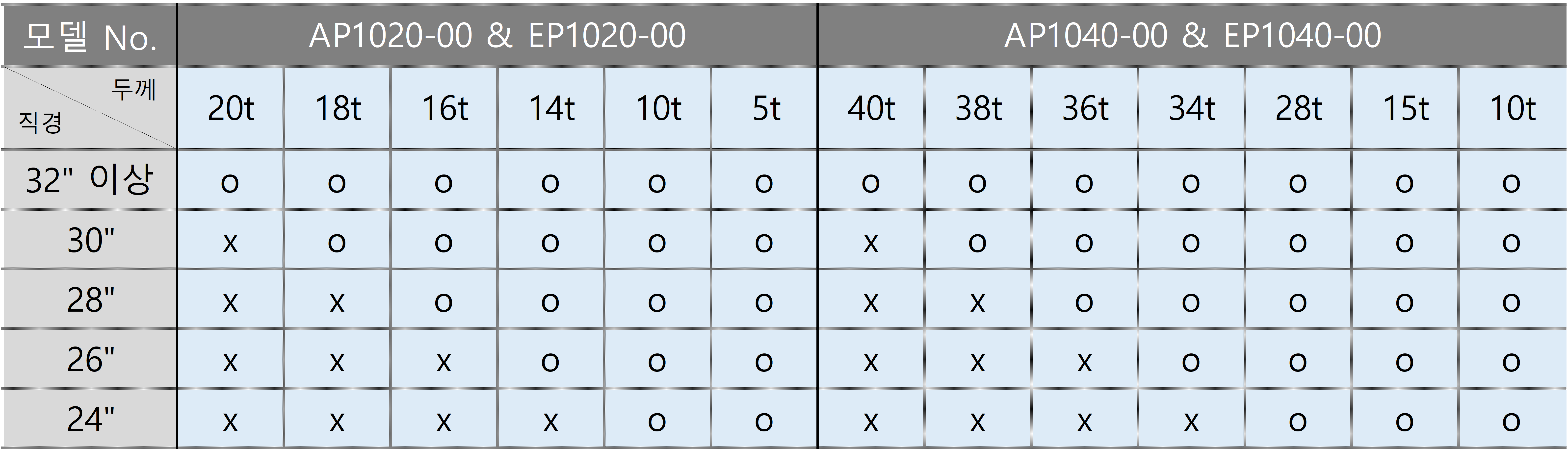

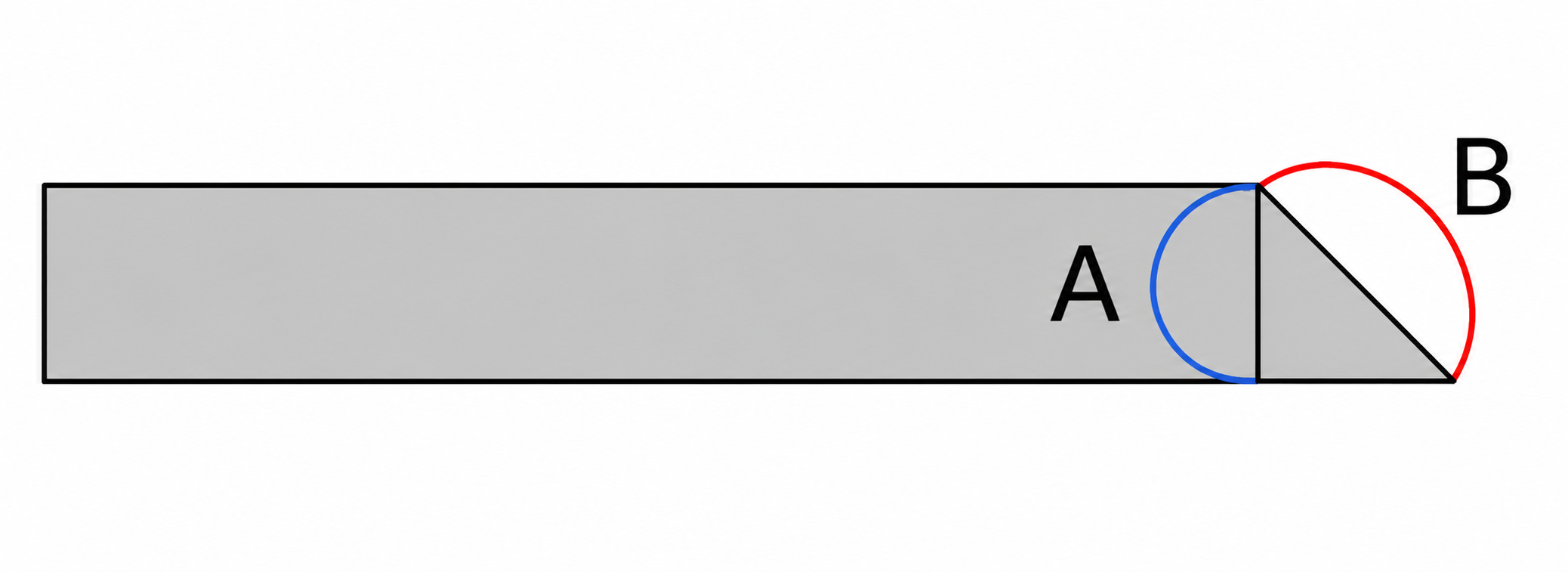

면취두께(A)와 면취폭(B) 및 직경별 적용 두께 표
면취기 적용에 따른 장점
- 정확한 각도조절과 일정한 면취값으로 용접 품질이 향상된다.
- 작업시간, 인건비, 소모자재, 작업효율성을 종합적으로 비교해볼때 경제적이다.
- 일반 그라인딩 작업시보다 안전성이 높다.
- 그라인딩 작업시보다 작업 주변환경이 대폭 개선된다.
