평판 면취기

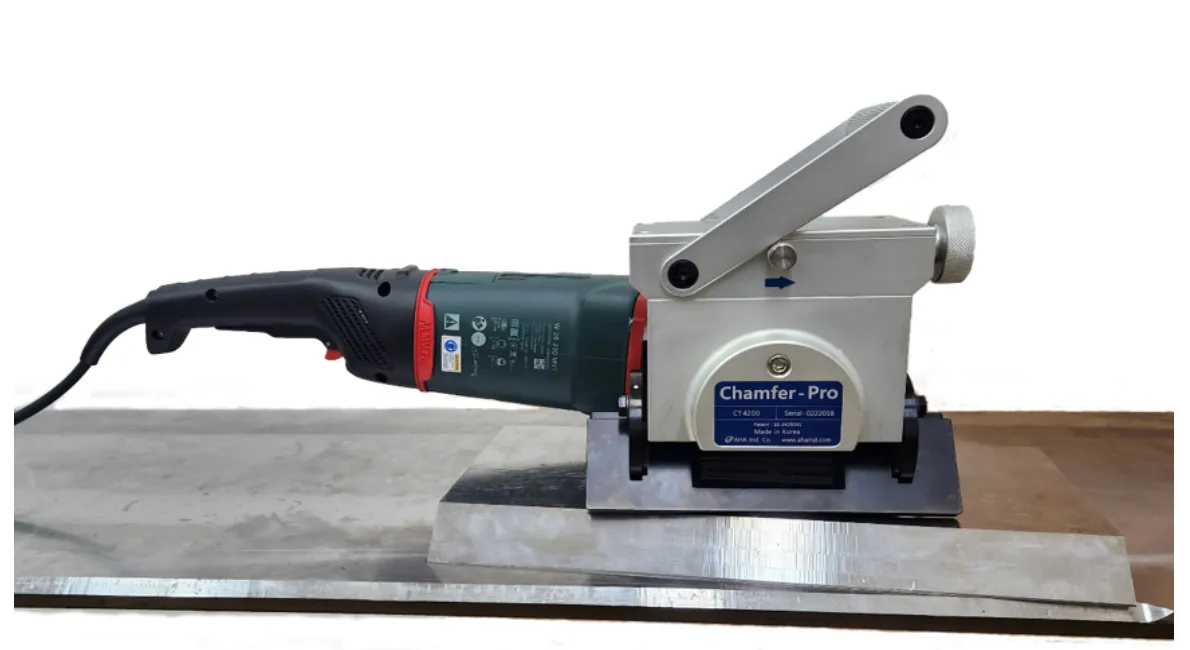

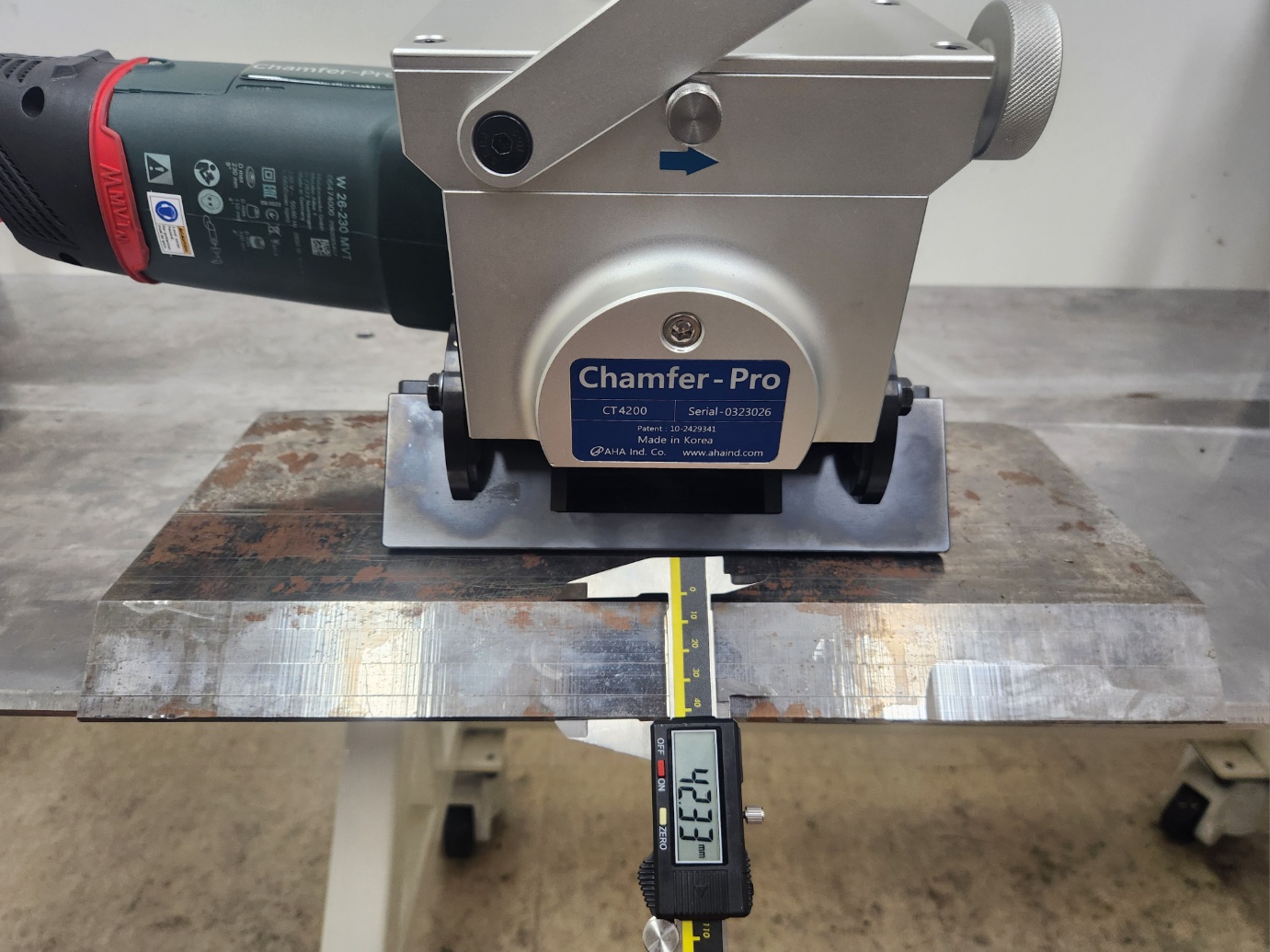

평판 광폭 면취기 Chamfer-Pro
CT4200
최대 면취폭 42mm의 광폭 이동식 면취기입니다. 높은 절삭력 및 최소화된 진동으로 스텐레스강 등 금속 면취 작업에 최적화되어 있으며, 독일제(Made in Germany) 모터 적용을 통해 동급 최대 사양(2600W) 및 강한 내구성을 가지고 있습니다.
최대 면취두께(A)
30mm (45°)
최대 면취폭(B)
42mm
조절각도
0° ~ 60°
무게
13.6 kg
제품 특징
- 용접 전 철판모서리 면취용 - 이동식 용접개선용 면취기이다.
- 면취깊이 조정이 간단하고 쉬운 원터치 방식이다.
- 면취깊이 미세조정(약 0.2mm 단위)이 가능하다.
- 손쉽게 인서트팁(날) 교체가 가능하다.
- 깔끔하고 일정한 면취면
- 면취 각도조절이 0°~60° 가능하다.
- 특허 제10-2429341호
- 직경 6"(150A)이상 파이프 외경면취도 가능하다.(옵션 롤러가이드 or 파이프 면취 장치 적용 시)
- 철강 뿐만 아니라 스텐레스강, 알루미늄, 합금강 등 다양한 재질의 면취가 가능하다. (필요시 스피드 컨트롤러(CT2100-SC) 적용 요)
면취기 적용에 따른 장점
제품 사양
| 사양 | CT4200 |
|---|---|
| 최대 면취두께(45°)(A) | 30 mm |
| 최대 면취폭(B) | 42 mm |
| 조절각도 | 0° ~ 60° |
| 인서트팁 수 | 24 pcs (6 x 4) |
| 중량 | 13.6 Kg |
| 전기 사양 | 230V, 50/60HZ, 2600W |

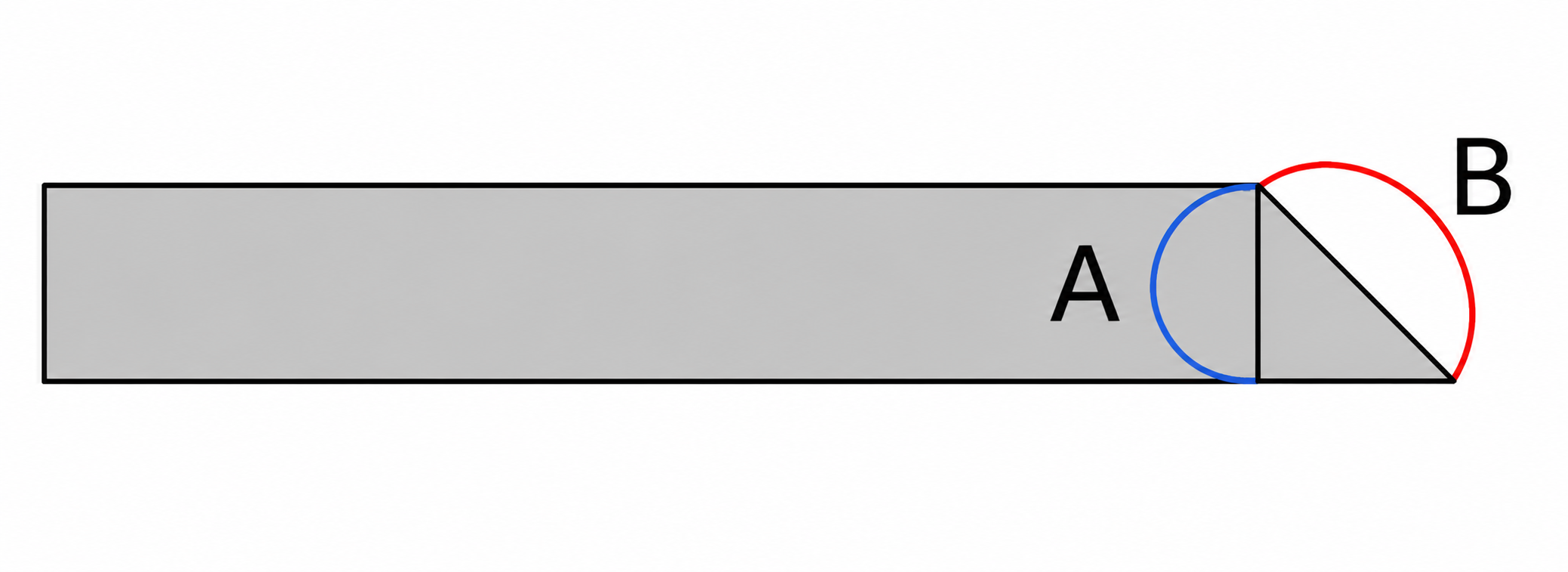

면취두께(A)와 면취폭(B)
면취기 적용에 따른 장점
- 정확한 각도조절과 일정한 면취값으로 용접 품질이 향상된다.
- 작업시간, 인건비, 소모자재, 작업효율성을 종합적으로 비교해볼때 경제적이다.
- 일반 그라인딩 작업시보다 안전성이 높다.
- 그라인딩 작업시보다 작업 주변환경이 대폭 개선된다.

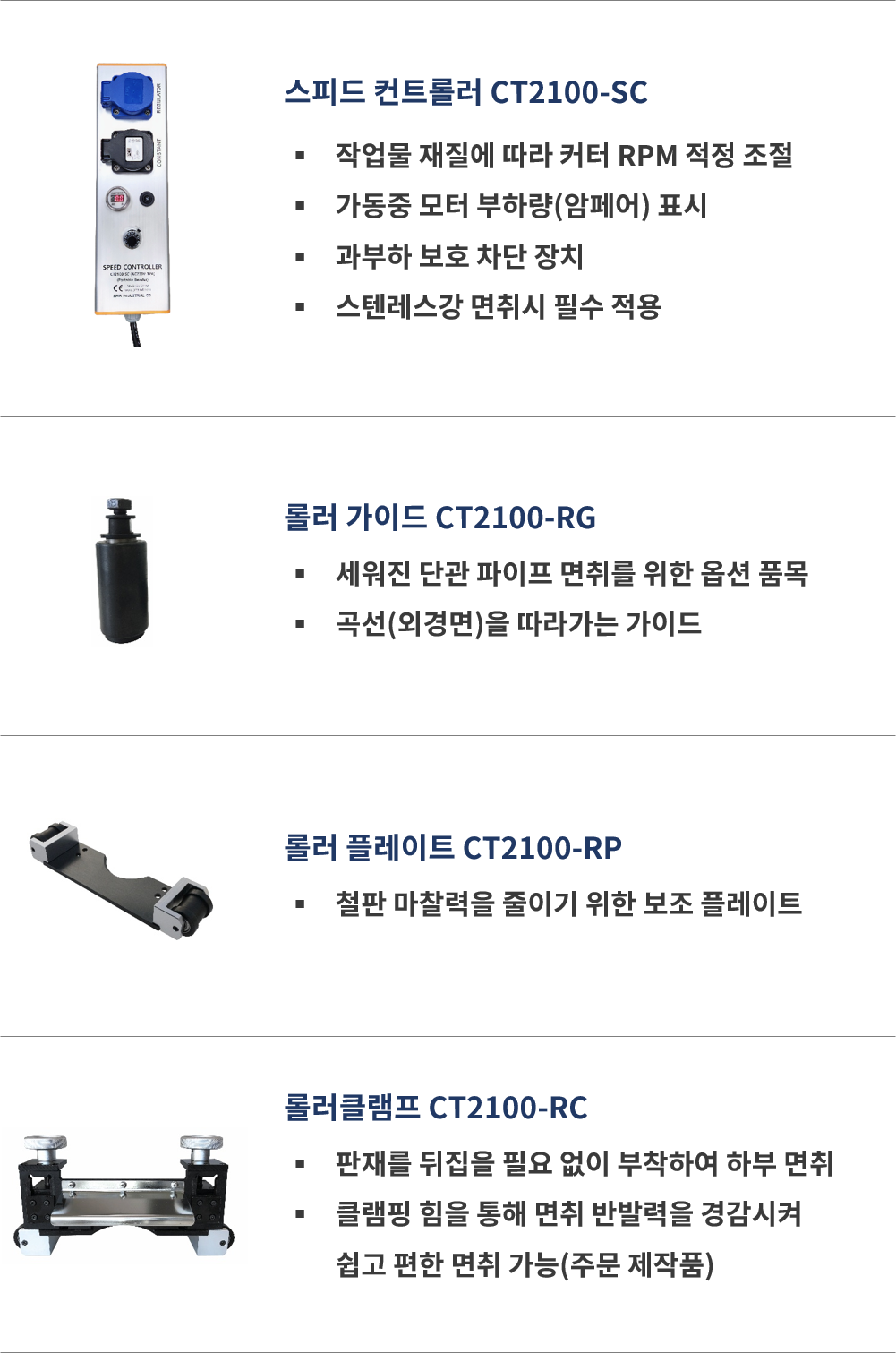

Chamfer-Pro 옵션 품목

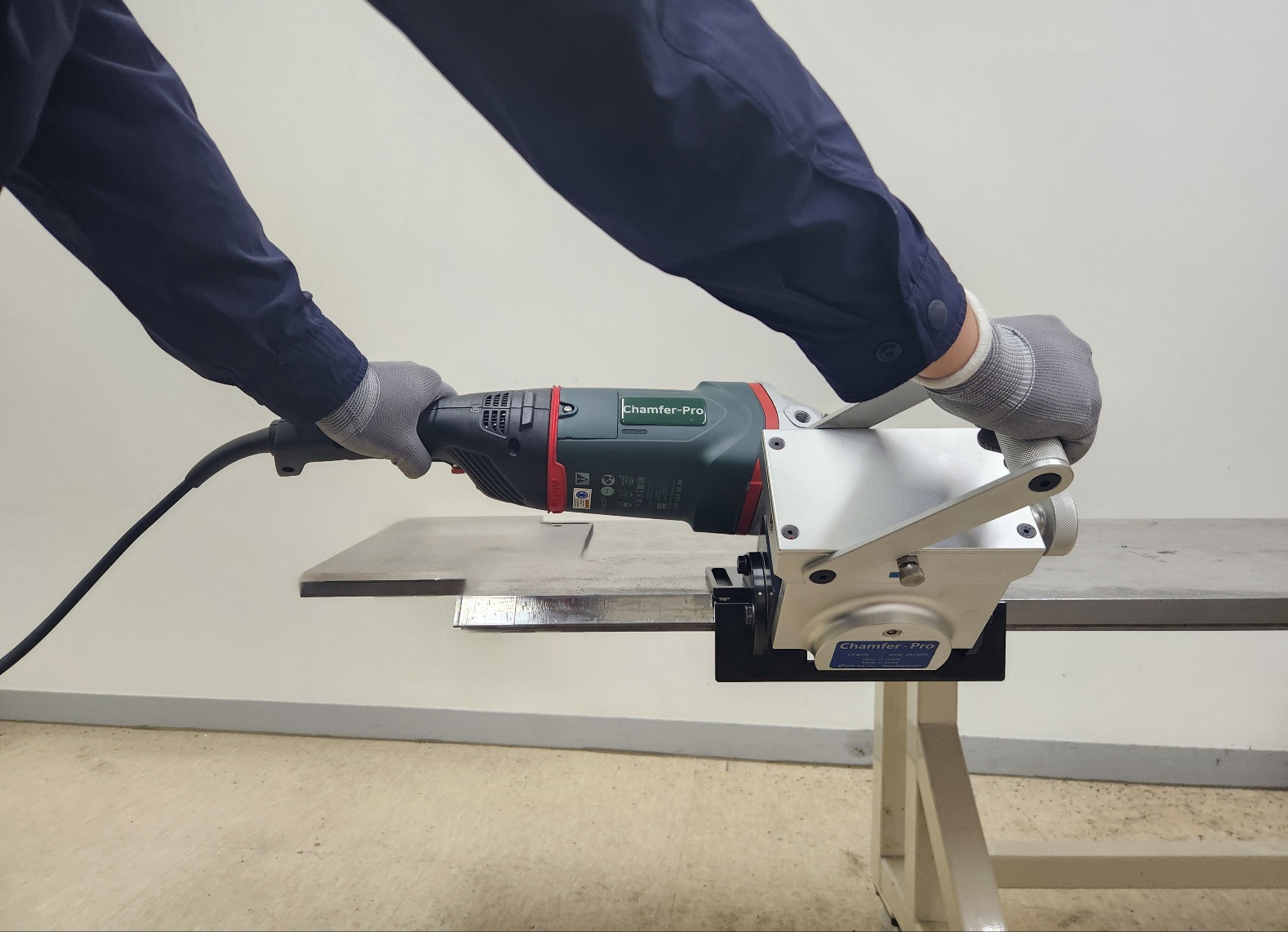

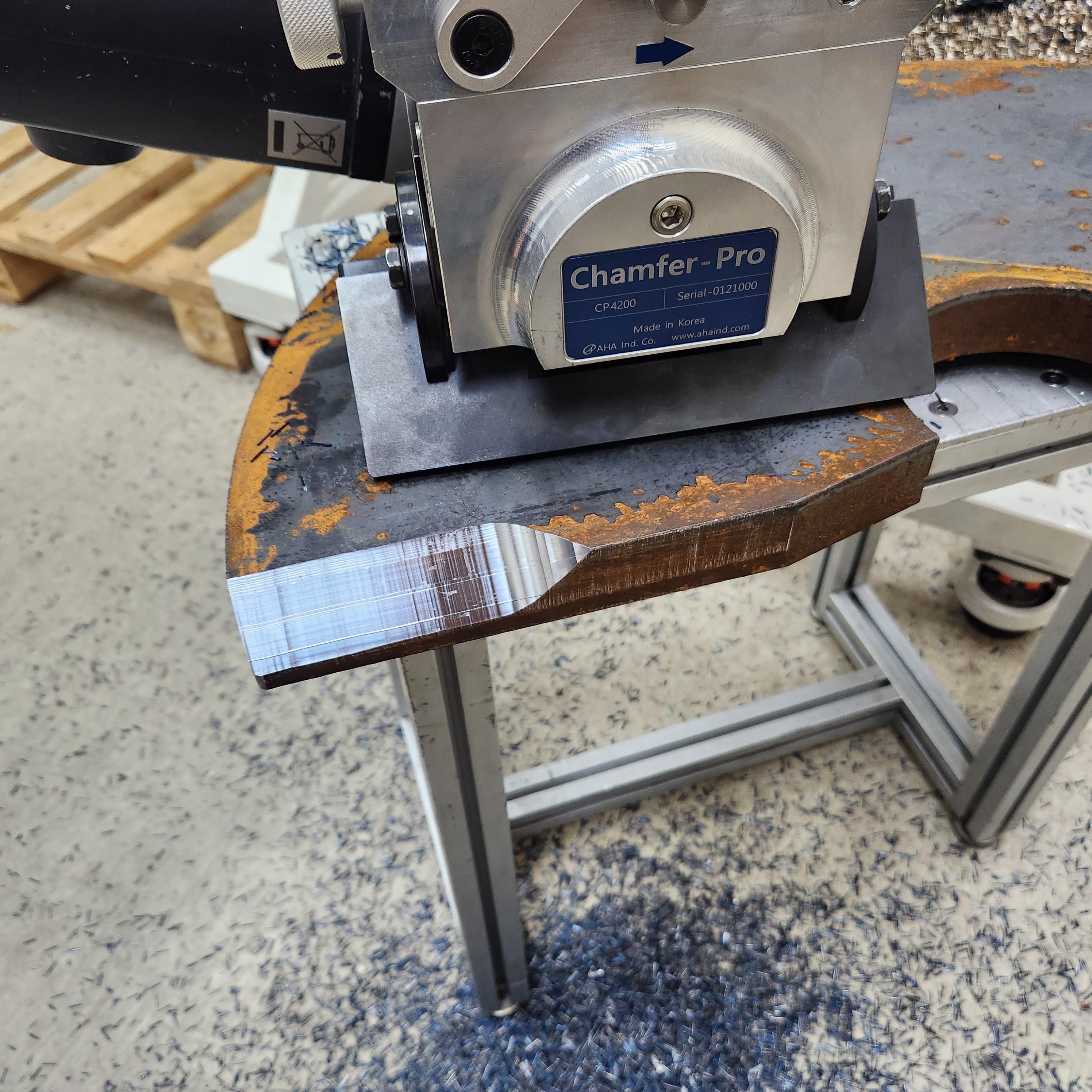

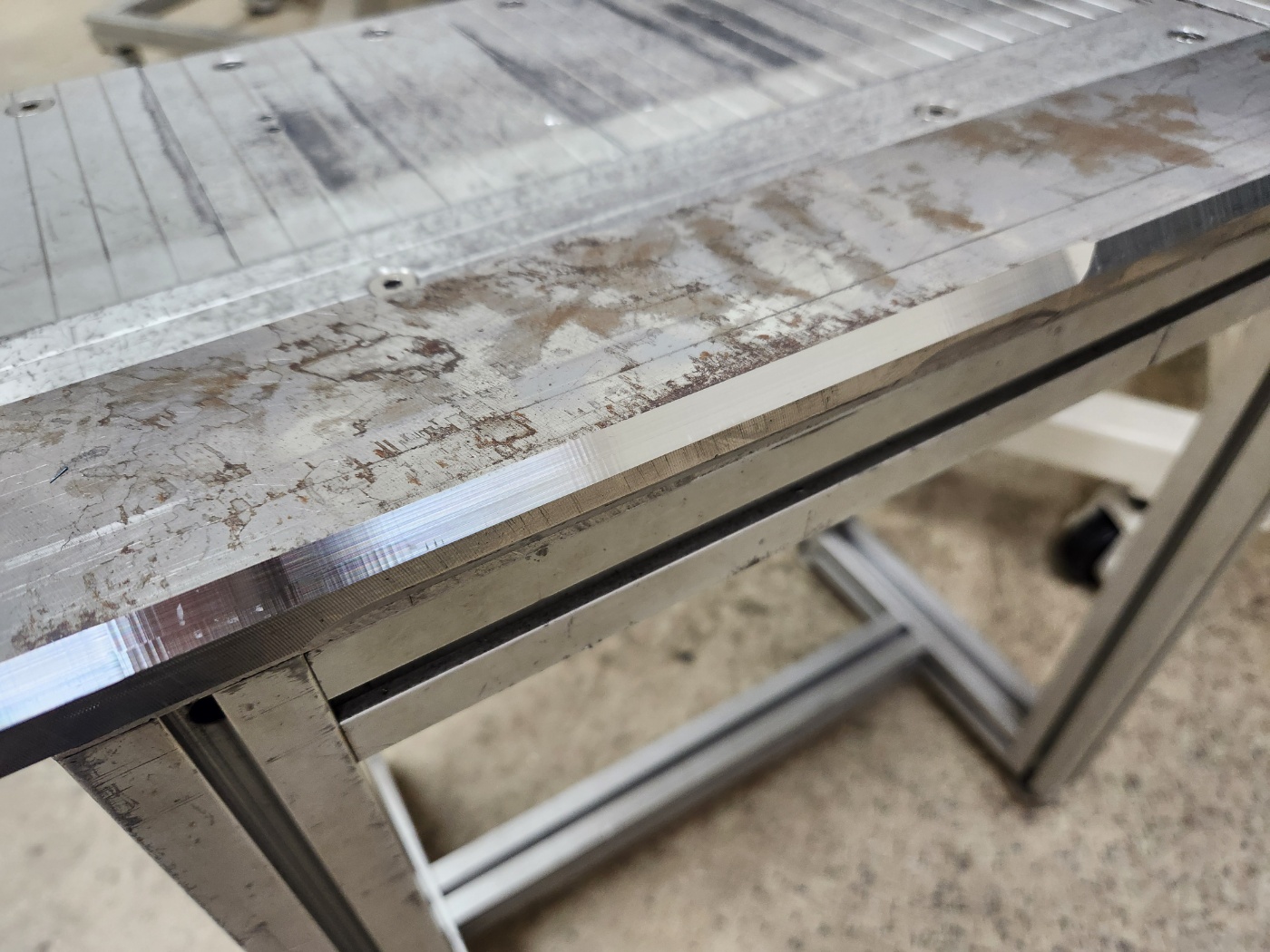

Chamfer-Pro 시연 사진
관련 영상
회전핸들식 & 자동식 평판 면취기 사양 (CT4200 적용 기준, 이외 사양은 문의)
| 사양 / 모델 | 회전핸들식 (EP1040-00) | 자동식 (AP1040-00) |
|---|---|---|
| 작업 범위(철판두께) | 5 ~ 65mm | 5 ~ 65mm |
| 최대 면취폭(B) | 42mm | 42mm |
| 최대 면취두께(45°)(A) | 30mm | 30mm |
| 조절각도 | 0 ~ 60° | 0 ~ 60° |
| 중량(브라켓 + 이송장치 + 면취기) | 15.5 + 5.8 + 11.0 kg | 15.5 + 17.7 + 11.0 kg |
