평판 면취기
평판 수동면취기 Chamfer-Pro

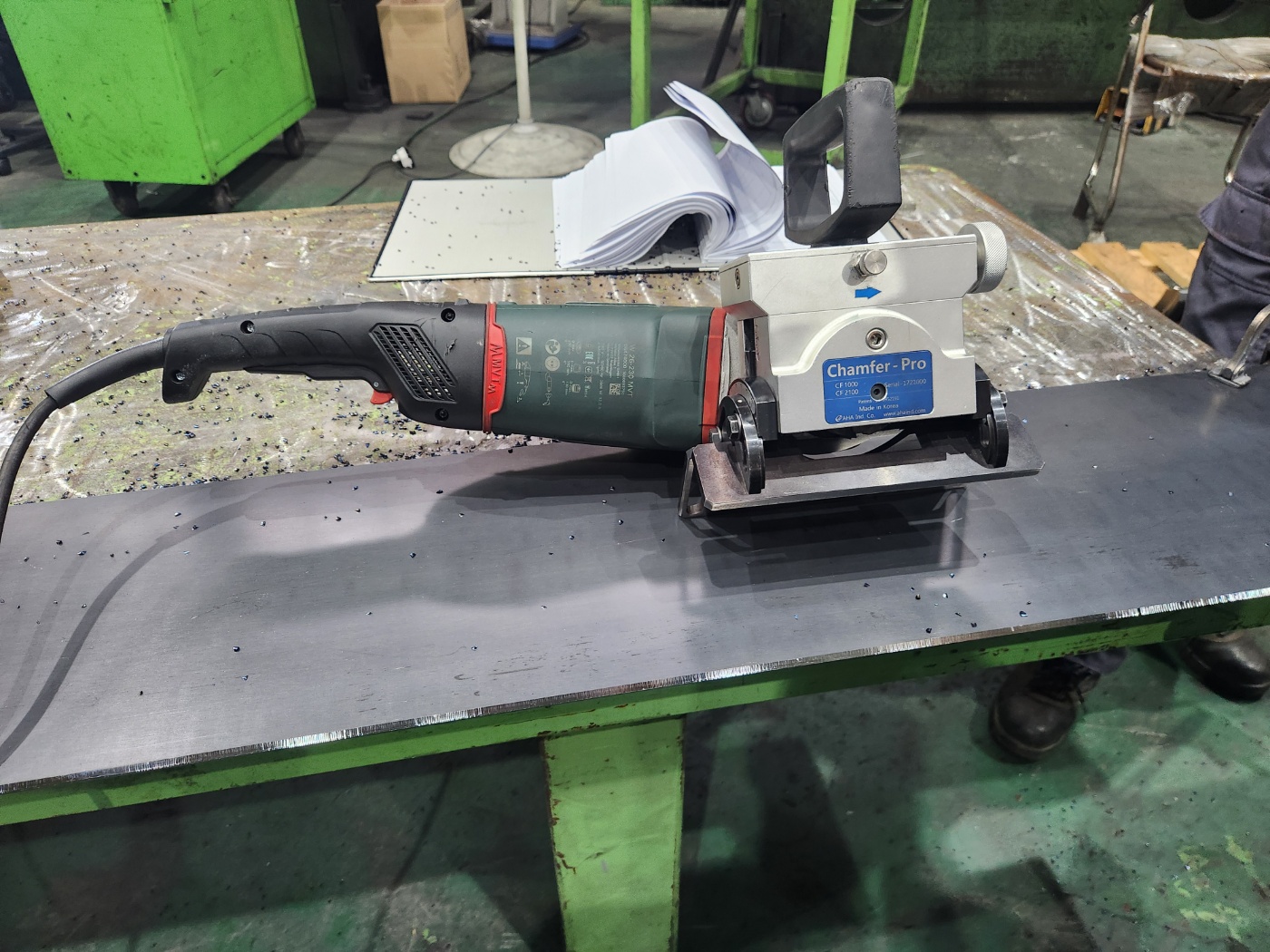

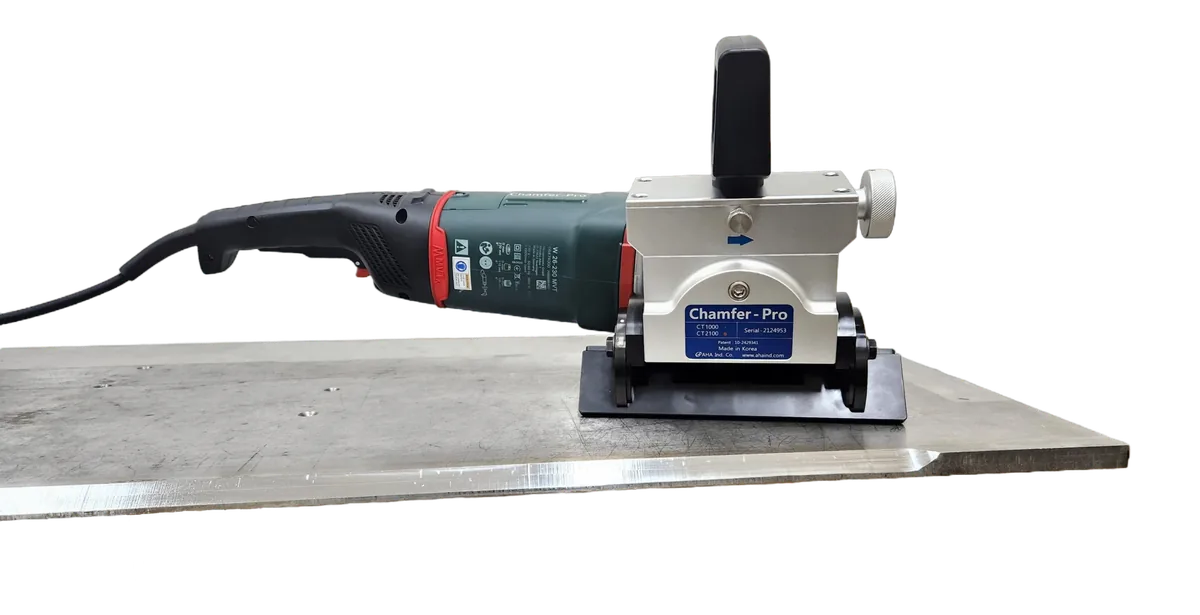

대표 모델: CT2100
최소화된 진동, 2600W(동급 최대 모터 파워) 및 강한 내구성의 독일 모터를 적용, 스텐레스강 면취에 최적화된 이동식 면취기입니다. AHA산업 면취기 4세대 모델로, 특허 제10-2429341호를 보유하고 있습니다.
최대 면취두께(A)
15mm(45° 면취 기준)
최대 면취폭(B)
21mm
조절각도
0° ~ 60°
무게
11.7 kg
제품 특징
- 용접 전 철판모서리 면취용 이동식 면취기
- 면취깊이 조정이 간단하고 쉬운 원터치 방식
- 면취깊이 미세조정(약 0.16mm단위) 가능
- 손쉽게 인서트팁(날) 교체 가능
- 깔끔한 면취면과 일정한 면취결과값
- 면취 각도조절 0° ~ 60° 가능
- 직경 6"(150A) 이상 파이프 외경면취 가능
- 스테인리스강, 알루미늄, 합금강 등 다양한 재질 면취 가능 (스피드 컨트롤러 CT2100-SC 적용 시)
- 독일(Made in Germany) 모터 적용 - 강한 내구성, 동급 최대 사양(2600W)
- 특허 제10-2429341호
수동식 평판 면취기 모델별 사양
| 사양 | CT1000 | CT2100 | CT3200 | CT4200 |
|---|---|---|---|---|
| 최대 면취두께(A)(45°면취 기준) | 7mm | 15mm | 23mm | 30mm |
| 최대 면취폭(B) | 10mm | 21mm | 32mm | 42mm |
| 조절각도 | 0° ~ 60° | 0° ~ 60° | 0° ~ 60° | 0° ~ 60° |
| 인서트 수 | 6 | 12 | 18 | 24 |
| 중량 | 11.5kg | 11.7kg | 12.0kg | 13.6kg |
| 모터(단상) | 230V, 50/60Hz, 2600W | 230V, 50/60Hz, 2600W | 230V, 50/60Hz, 2600W | 230V, 50/60Hz, 2600W |

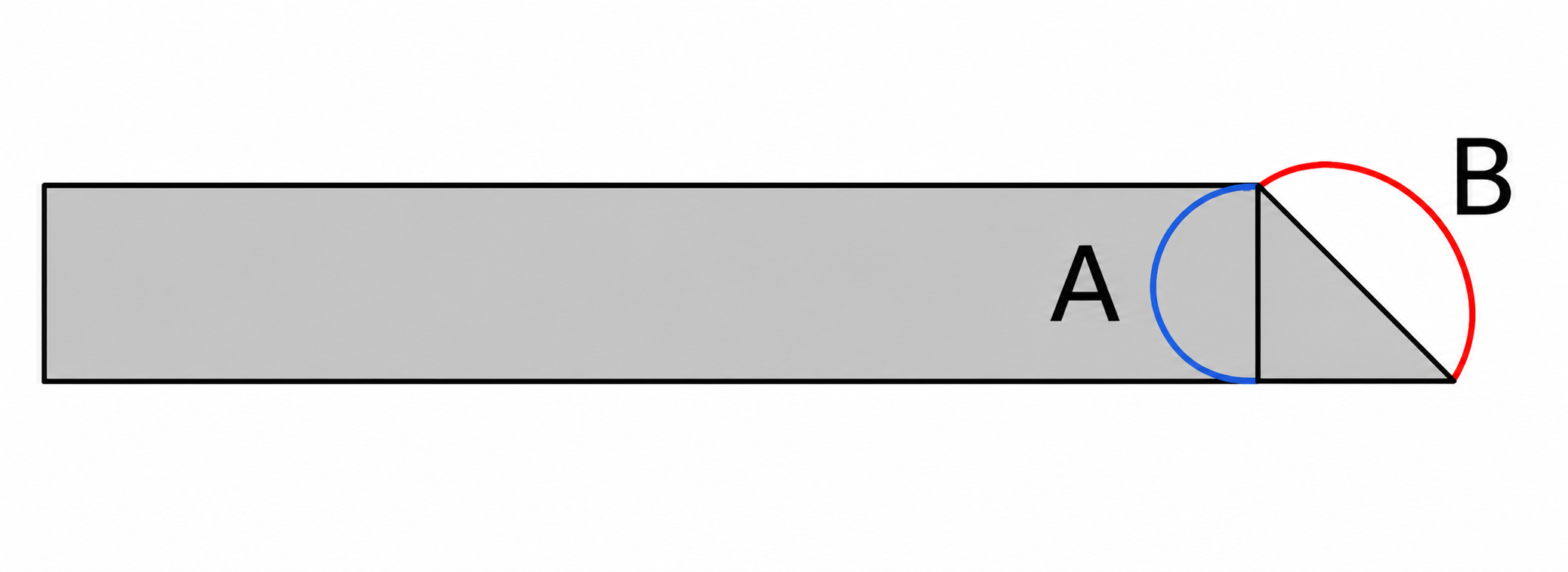

면취두께(A)와 면취폭(B)
면취기 적용에 따른 장점
- 정확한 각도조절과 일정한 면취값으로 용접 품질이 향상된다
- 작업시간, 인건비, 소모자재, 작업효율성을 종합적으로 비교해볼 때 경제적이다
- 일반 그라인딩 작업시보다 안전성이 높다
- 그라인딩 작업시보다 작업 주변환경이 대폭 개선된다

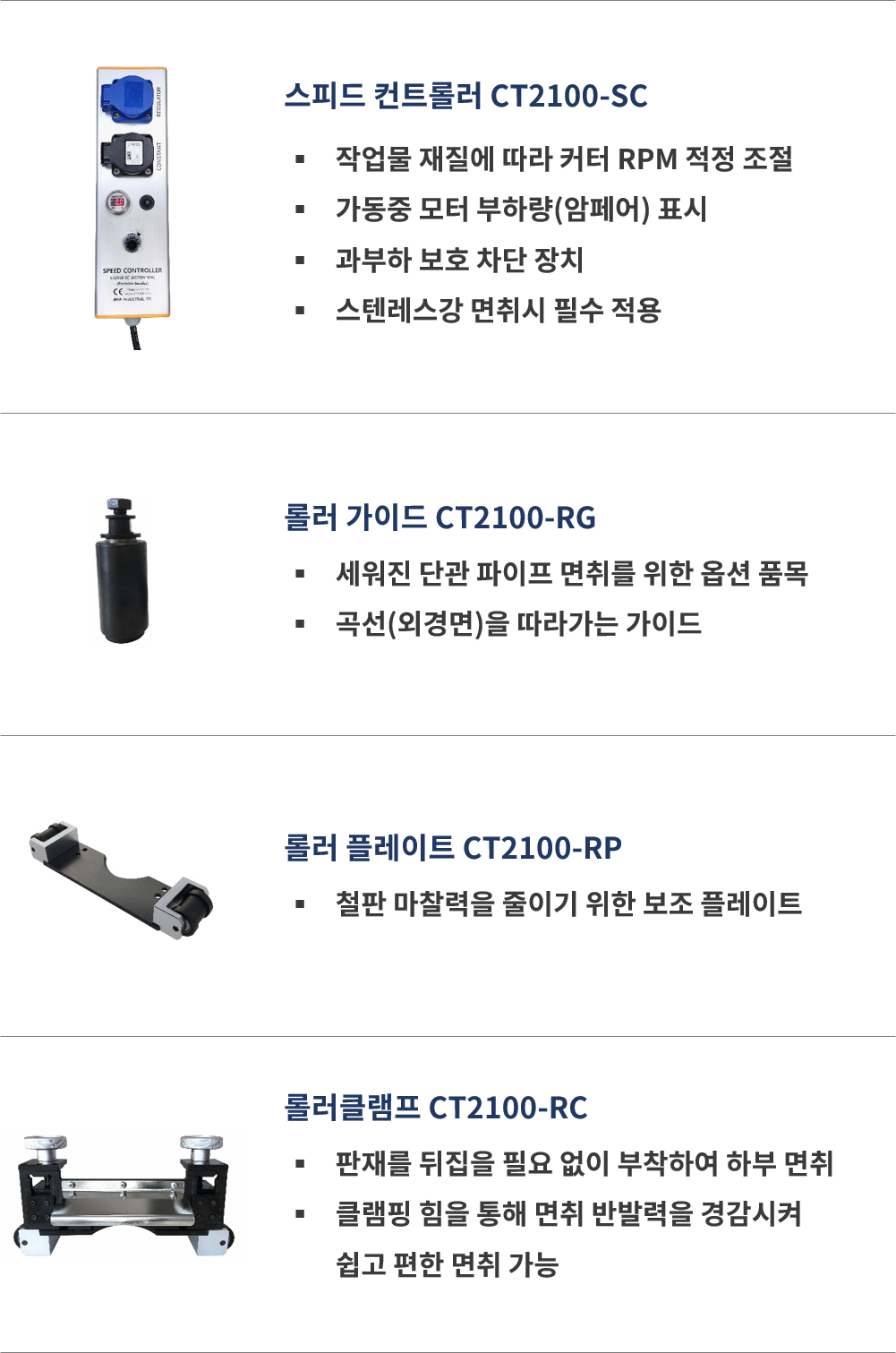

Chamfer-Pro 옵션 품목

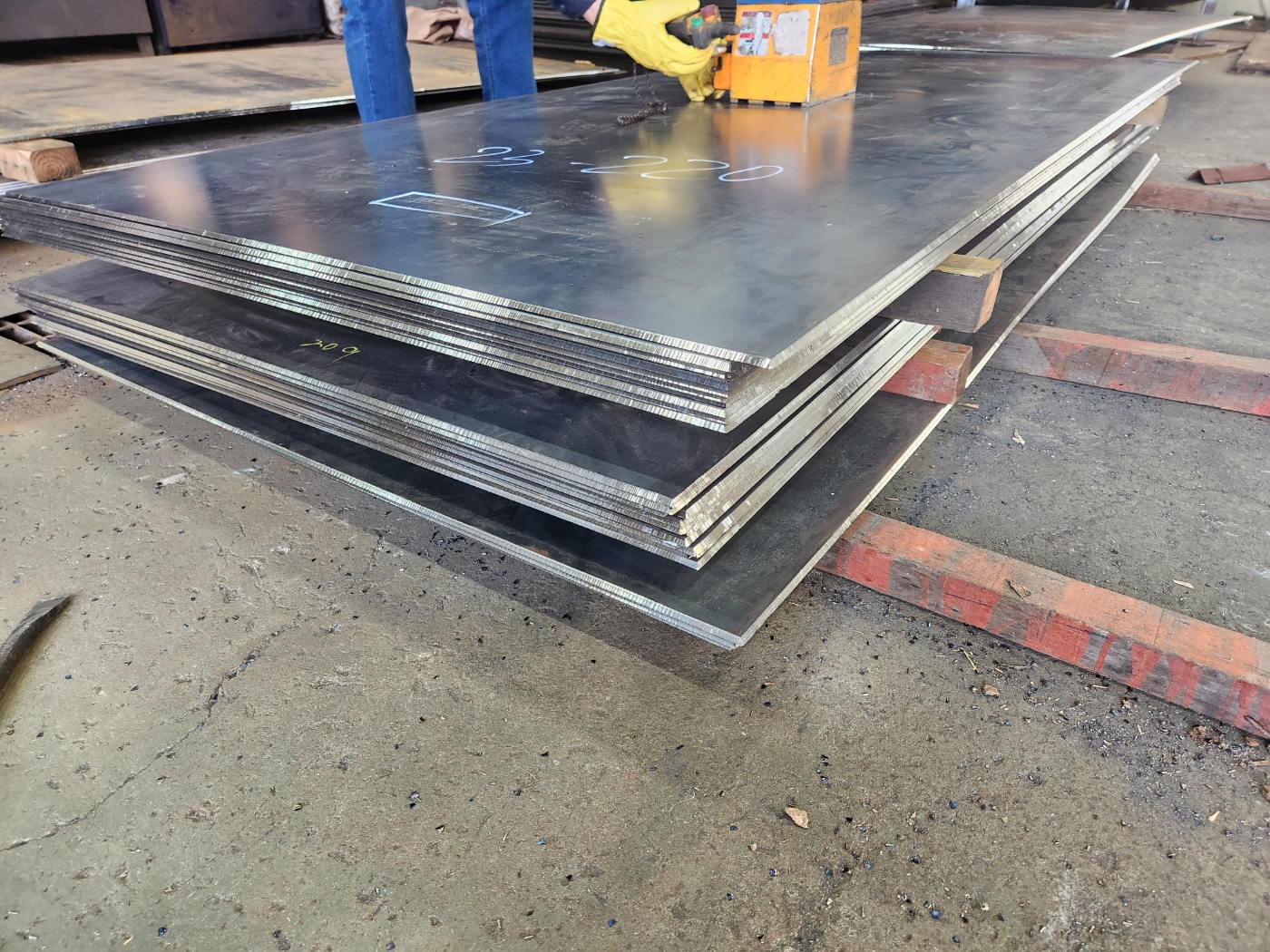

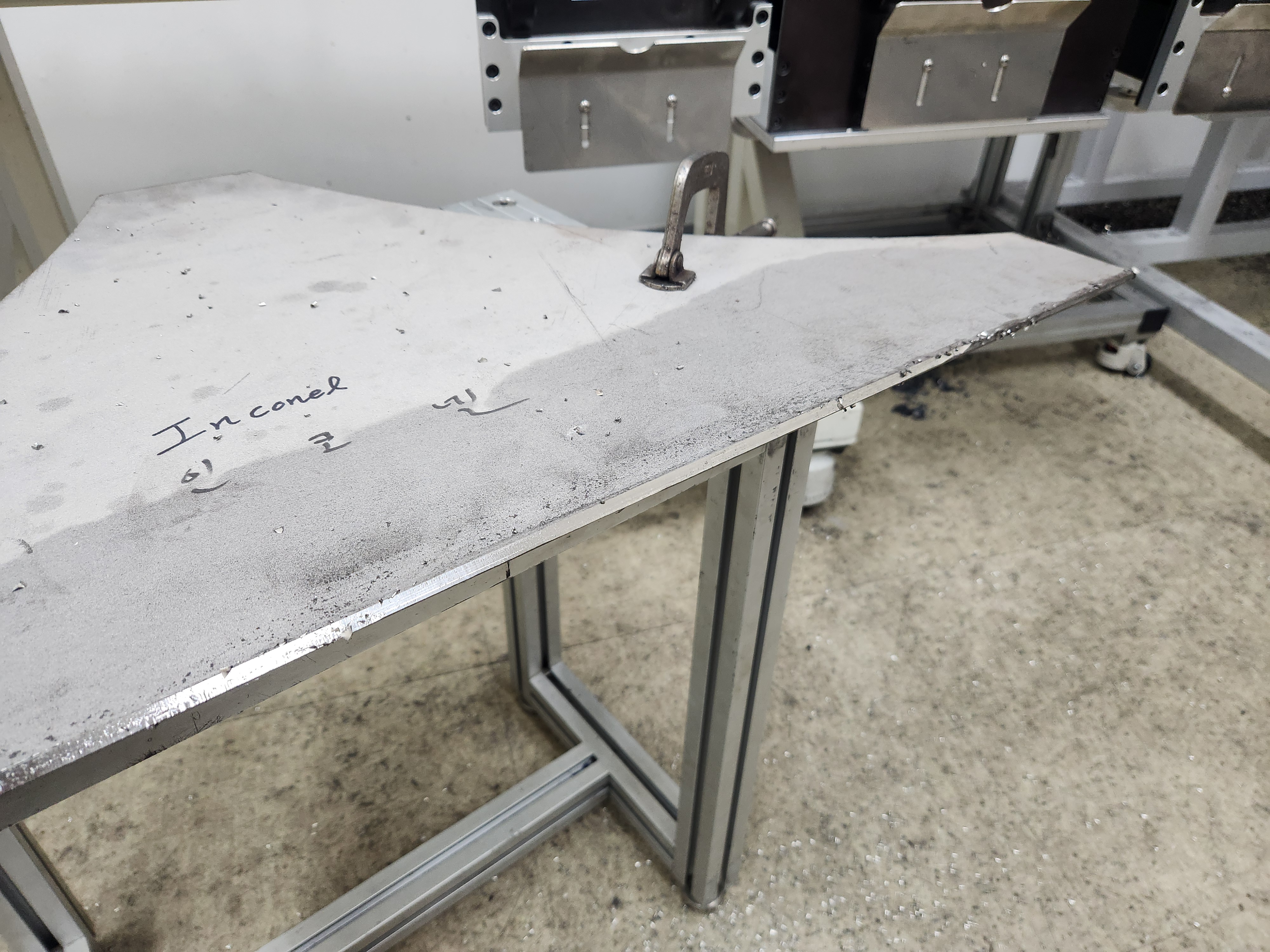

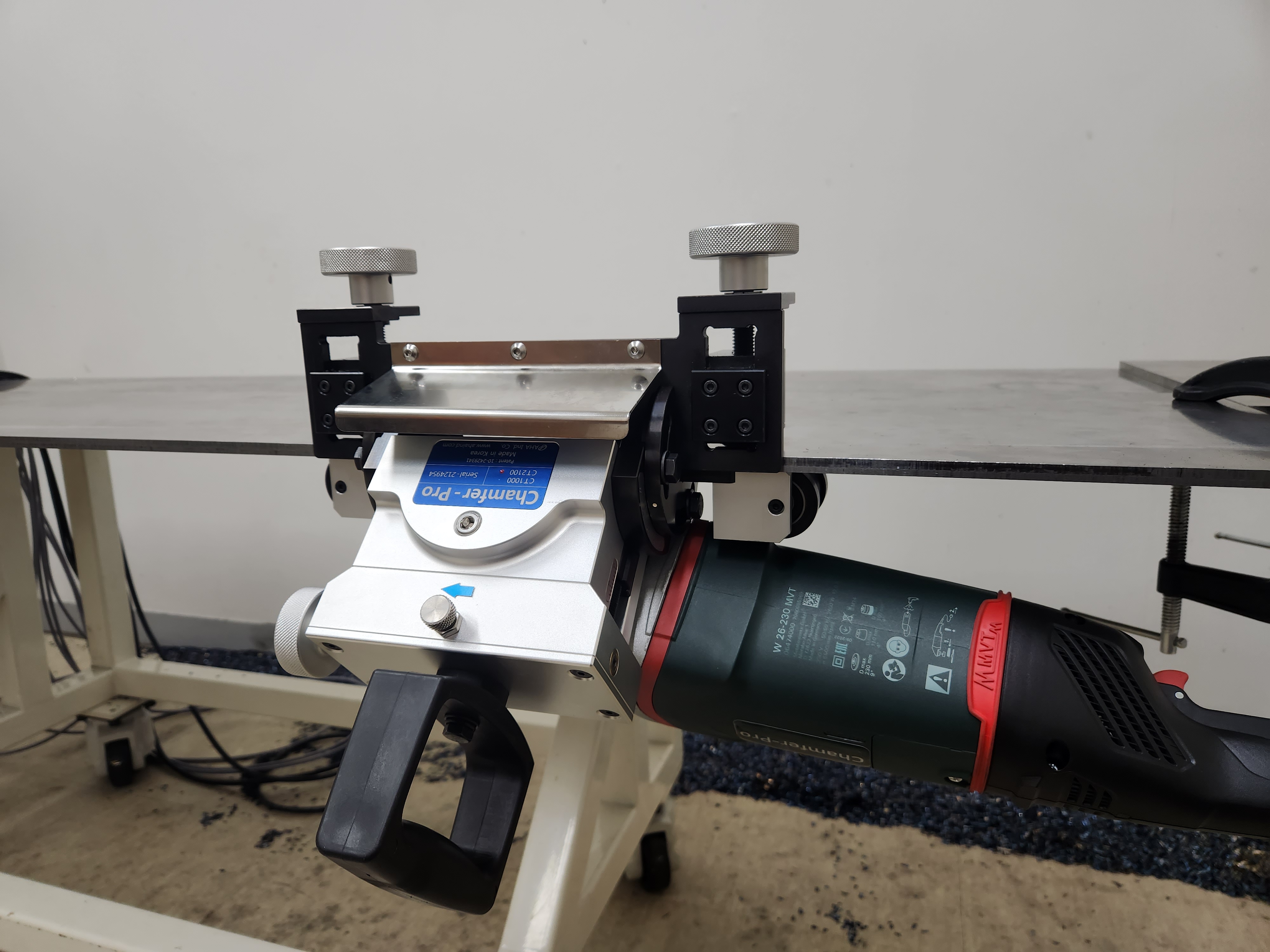

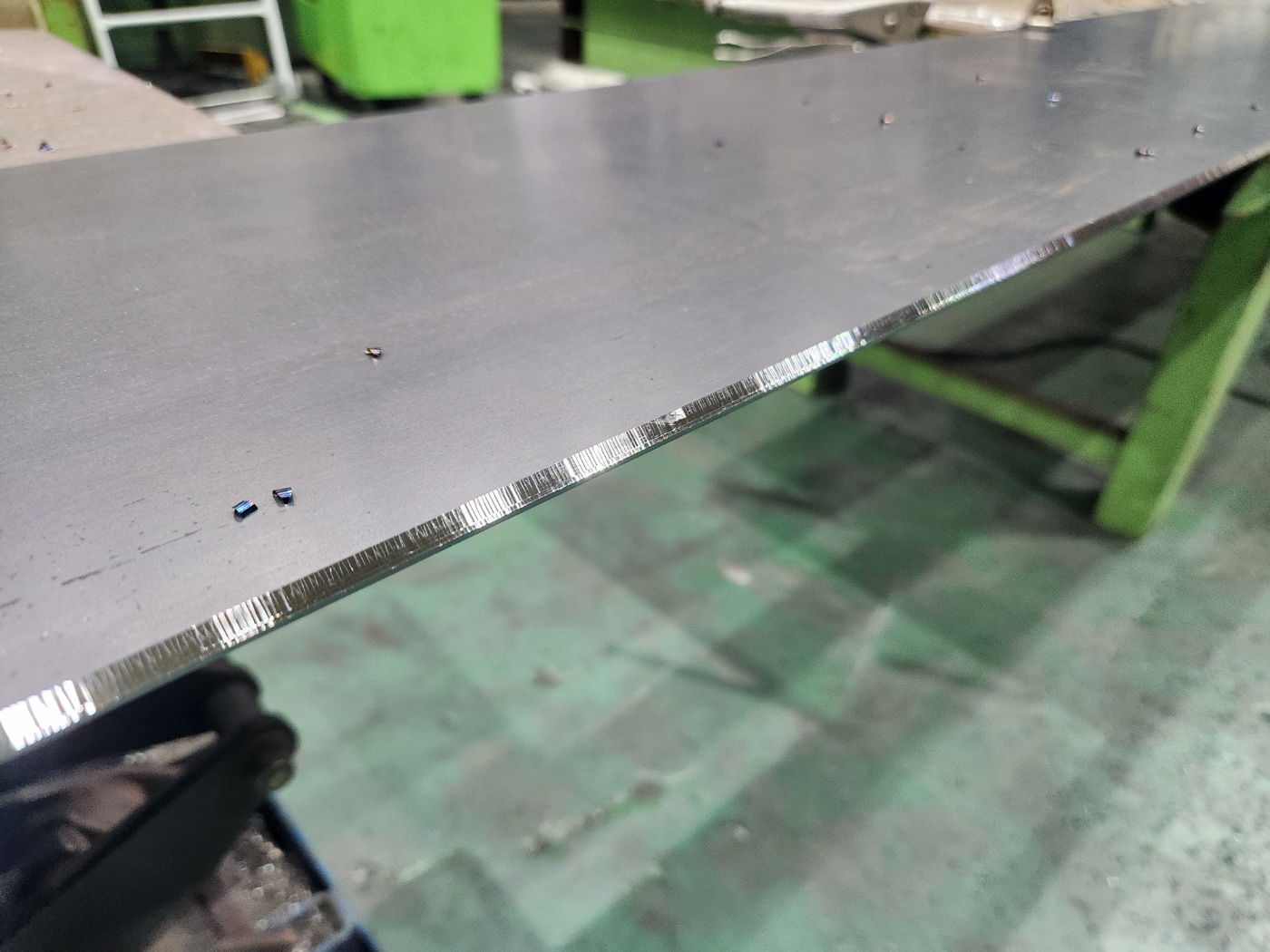

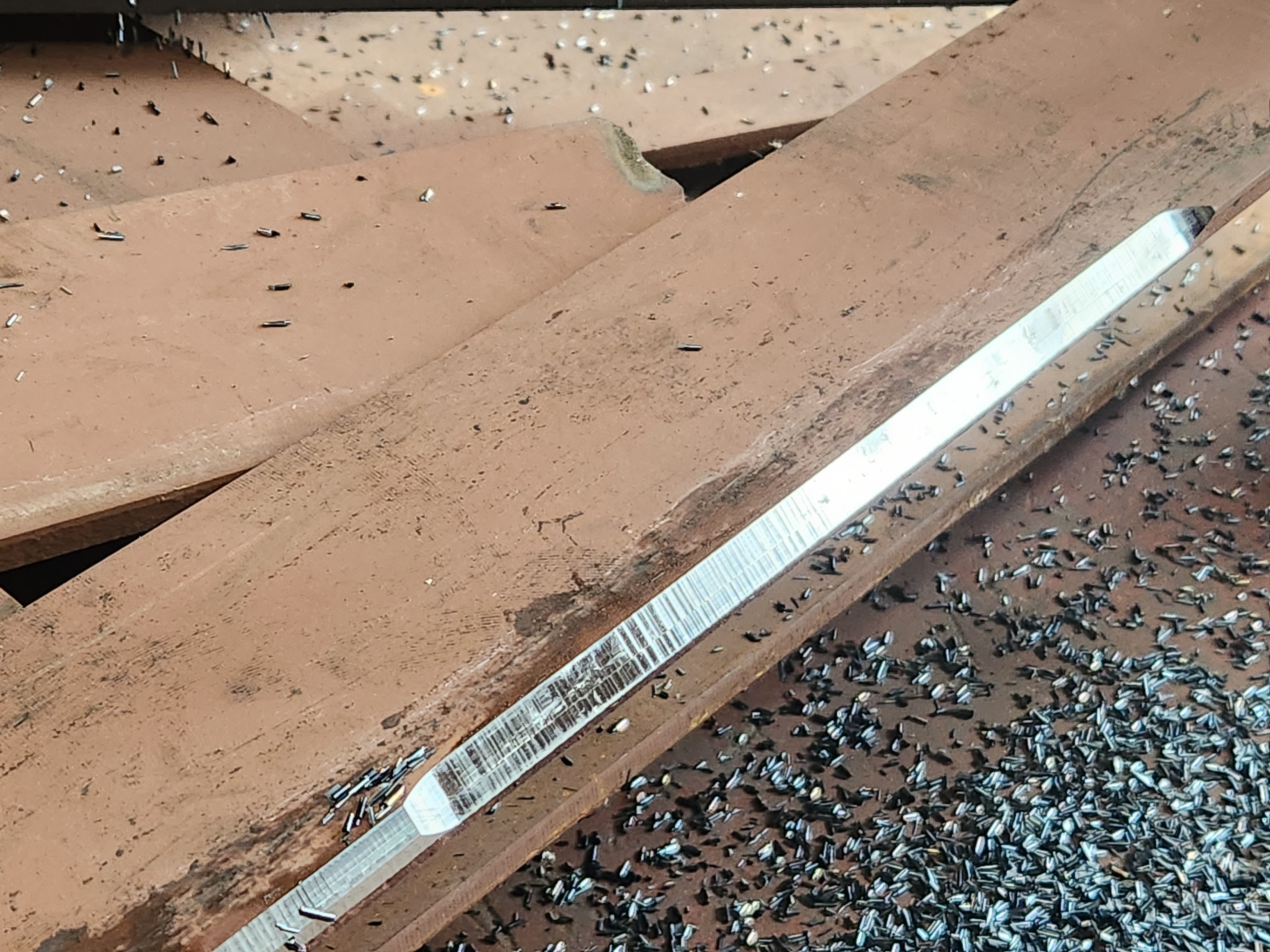

Chamfer-Pro 시연 사진
관련 영상
회전핸들식 & 자동식 평판 면취기 사양 (CT2100 적용 기준, 이외 사양은 문의)
| 사양 / 모델 | 회전핸들식 (EP1020-00) | 자동식 (AP1020-00) |
|---|---|---|
| 적용 범위(평판 두께) | 5 ~ 40mm | 5 ~ 40mm |
| 최대 면취두께(A)(45°면취 기준) | 15mm | 15mm |
| 최대 면취폭(B) | 21mm | 21mm |
| 조절각도 | 0 ~ 60° | 0 ~ 60° |
| 중량(브라켓+이송장치+면취기) | 13.5 + 5.8 + 9.8 kg | 13.5 + 17.7 + 9.8 kg |
