자동 파이프 및 평판 면취기

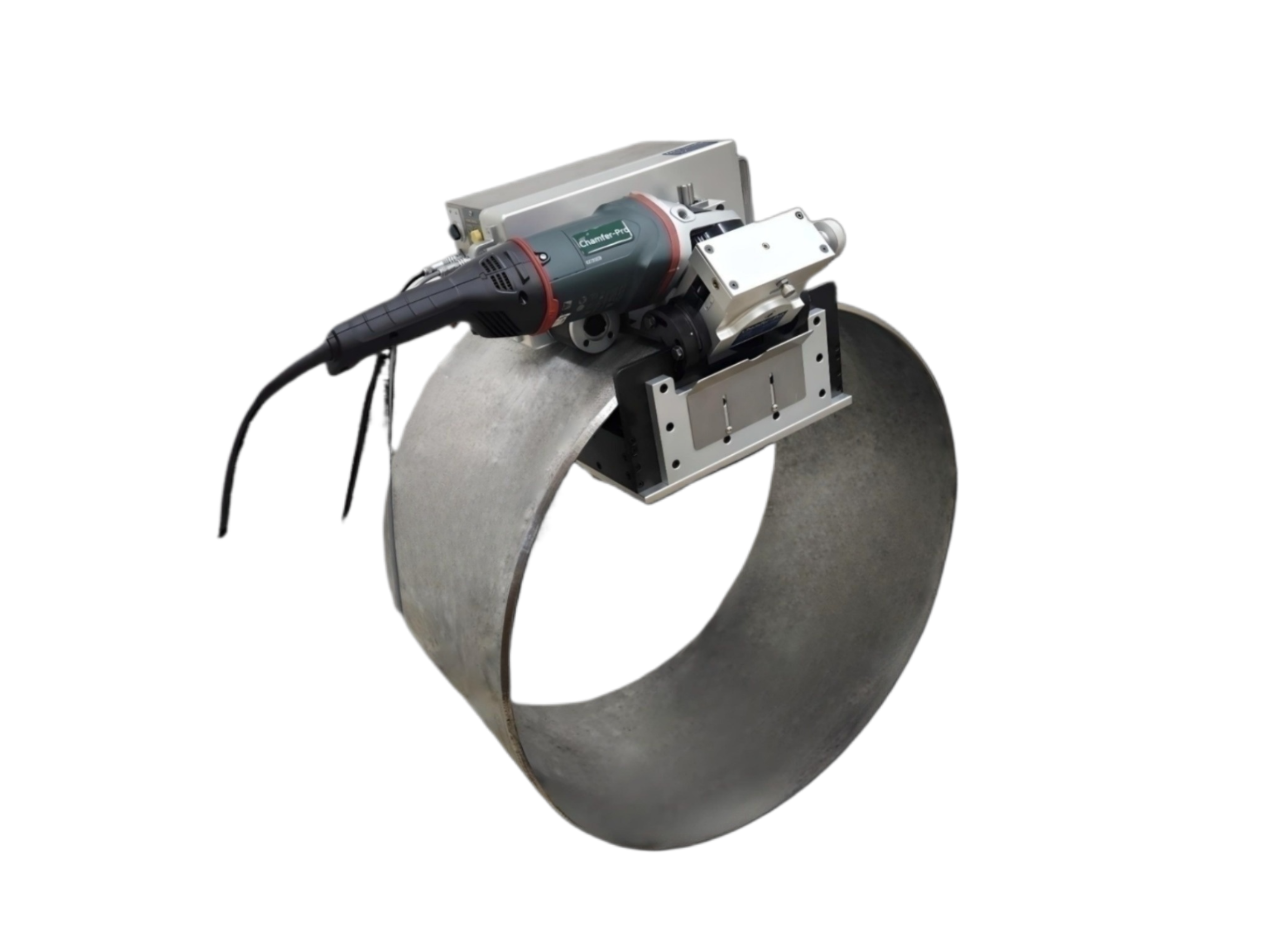

대표모델: AP1020-32
장착하기 쉽고 빠르다! 1대의 장비로 다양한 직경 및 평판에 적용 가능한 이동식 자동 파이프 및 평판 면취기입니다.
작업범위
10" ~ 32"
면취각도
0° ~ 60°
최대 면취폭(B)
21mm
무게 (브라켓 + 이송장치 + 면취기)
8.2 + 17.7 + 9.7 kg
제품 특징
- 이동식 용접 개선용 자동 파이프 및 평판 면취기이다.
- 분당 약 1미터의 가공(피딩) 속도 (10mm 면취 기준)
- 1대의 장비로 다양한 직경의 파이프 및 평판을 면취할 수 있다.
- 파이프에 장착할 때 중심을 맞출 필요가 없다.
- 파이프의 원주면을 따라 회전한다.
- 원격 피딩 컨트롤러로 이송속도 조절 및 ON/OFF 조작이 가능하다.
- 자동 파이프 및 평판 면취기의 적용 범위는 10" 이상 ~ 평판까지이다.
- 자동식 외에 수동식, 회전핸들식 면취기를 선택할 수도 있다.
자동 파이프 면취기 모델별 사양
| 사양 / 모델 | AP1020-32(대표 모델) | AP1030-32 | AP1040-32 |
|---|---|---|---|
| 작업범위 (직경) | 10" ~ 32" | 10" ~ 32" | 10" ~ 32" |
| 파이프 두께 | 20mm 이하 | 40mm 이하 (직경에 따라 다름) | 40mm 이하 (직경에 따라 다름) |

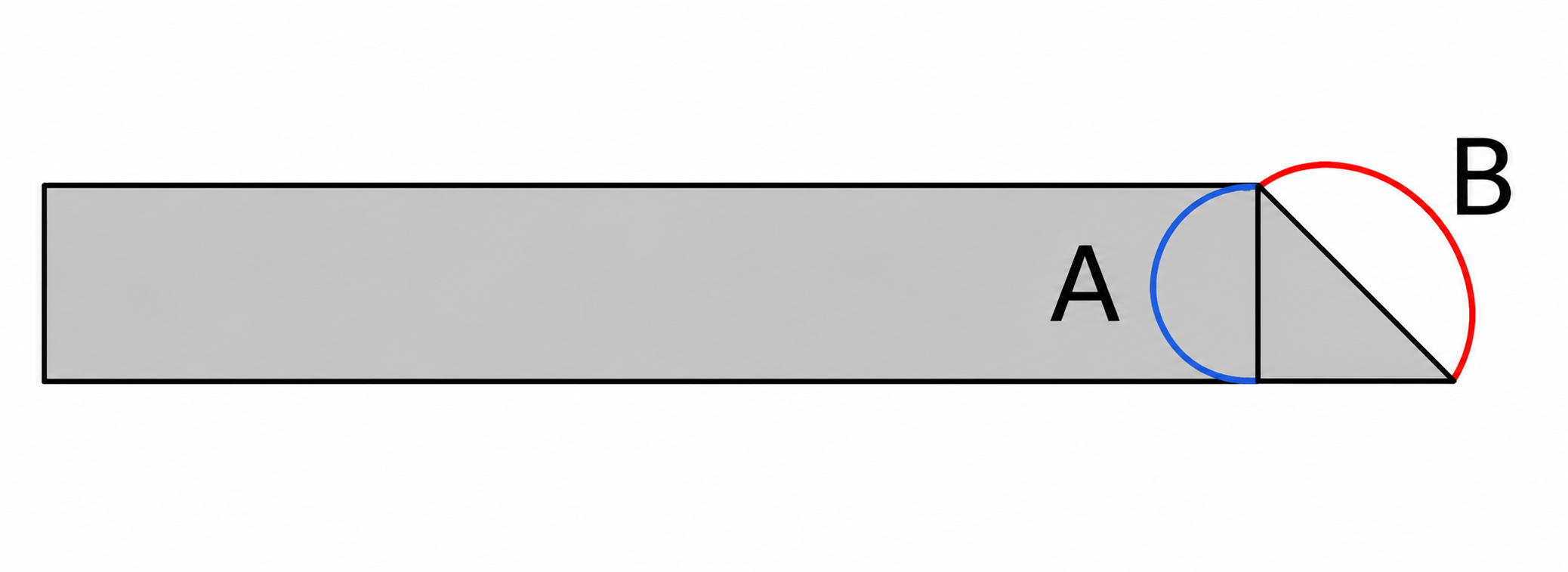

| 최대 면취폭 (B) | 21mm | 32mm | 42mm |
| 최대 면취두께(45° 기준) (A) | 15mm | 23mm | 30mm |
| 조절각도 | 0 ~ 60° | 0 ~ 60° | 0 ~ 60° |
| 중량 | 8.5 + 17.7 + 9.7 kg | 9.5 + 17.7 + 10.0 kg | 9.5 + 17.7 + 11.0 kg |

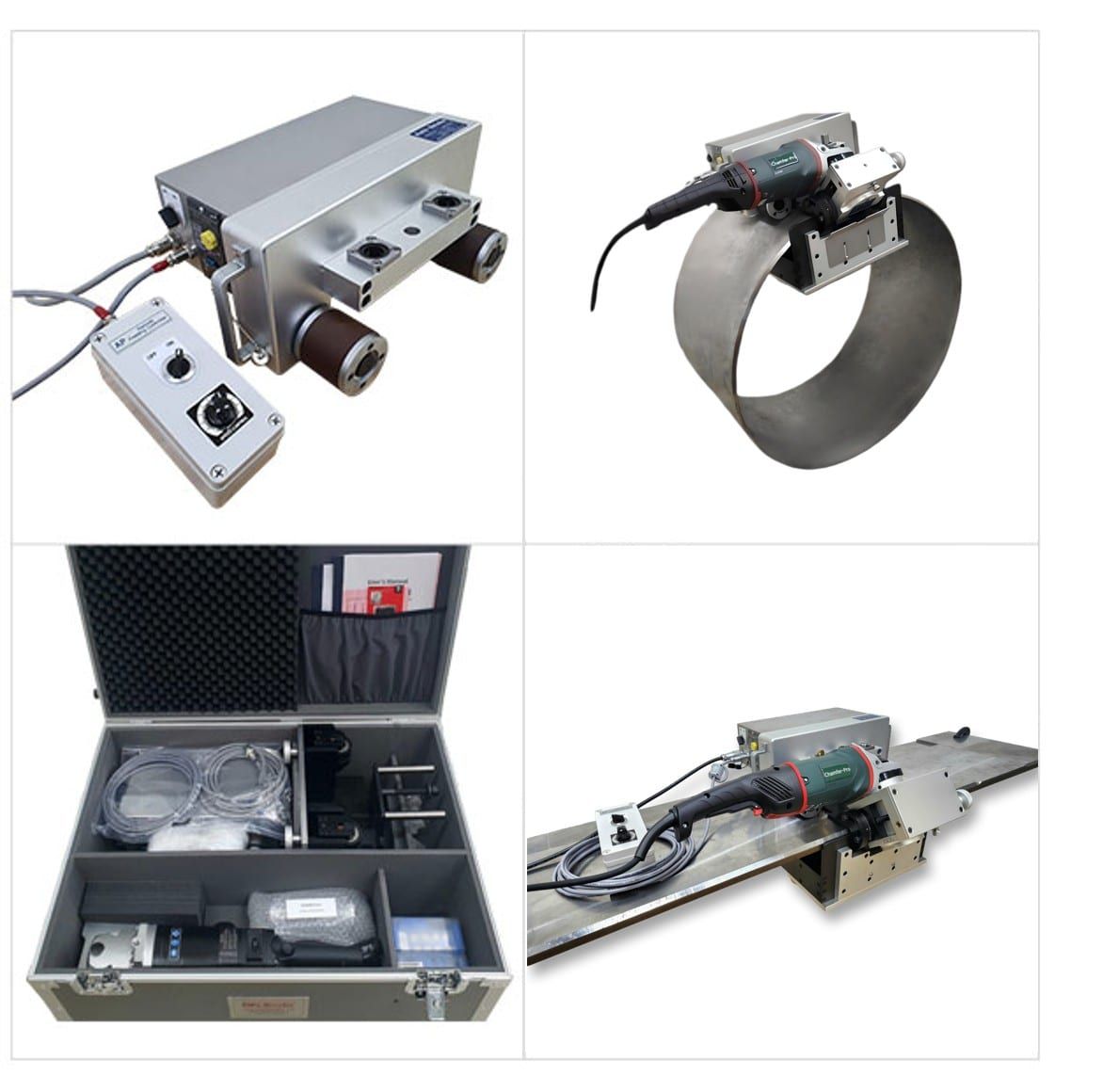

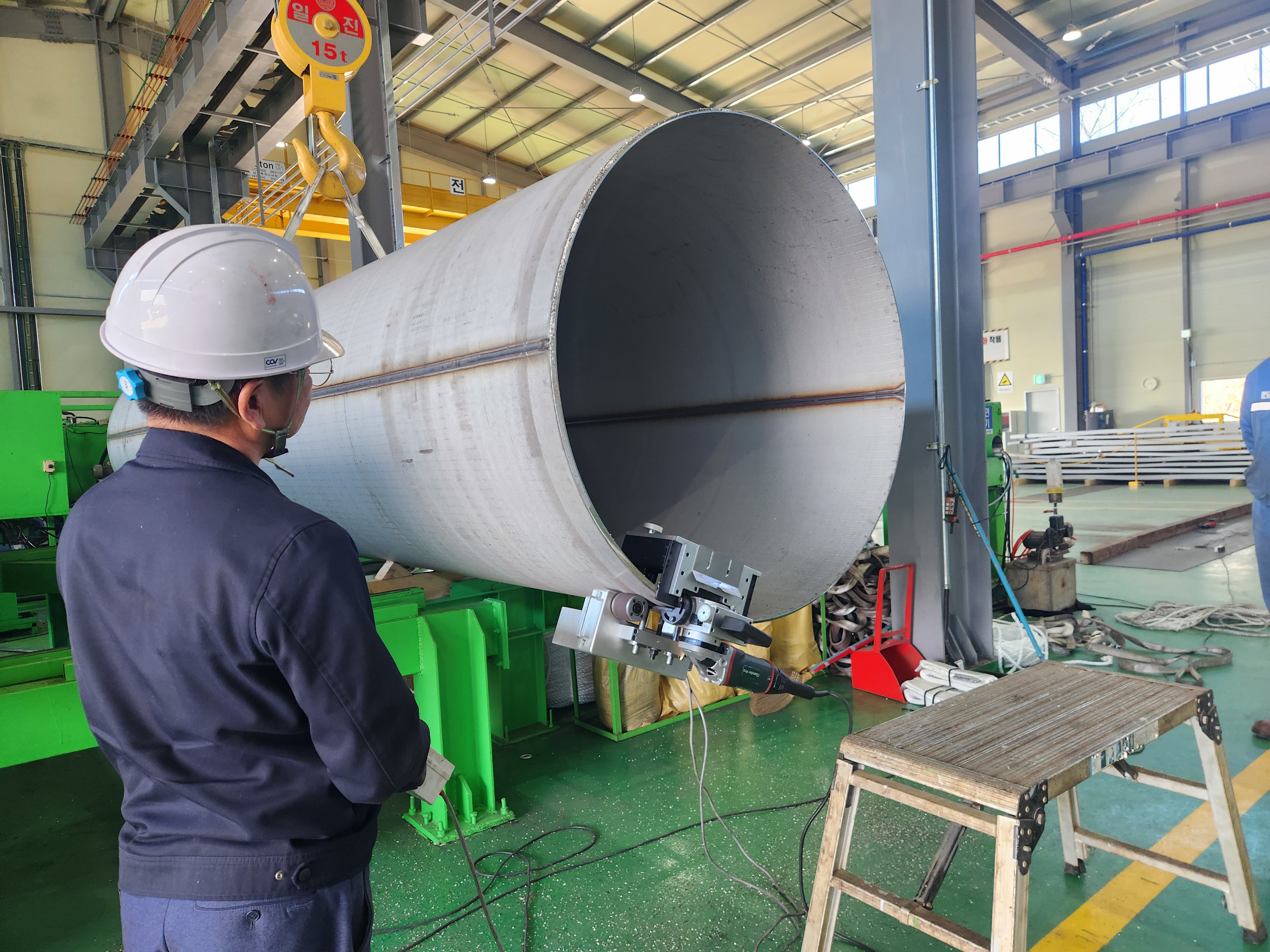

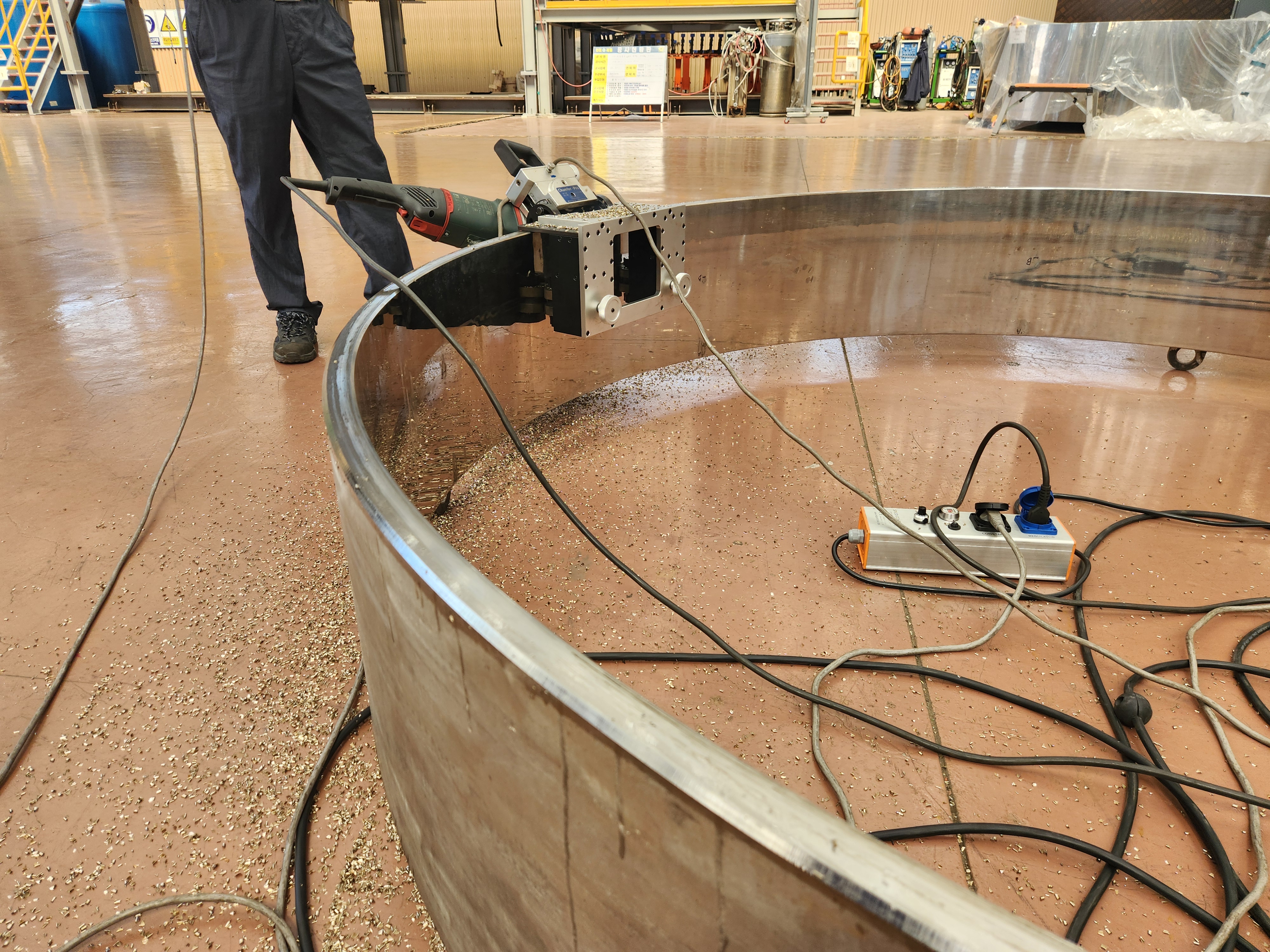

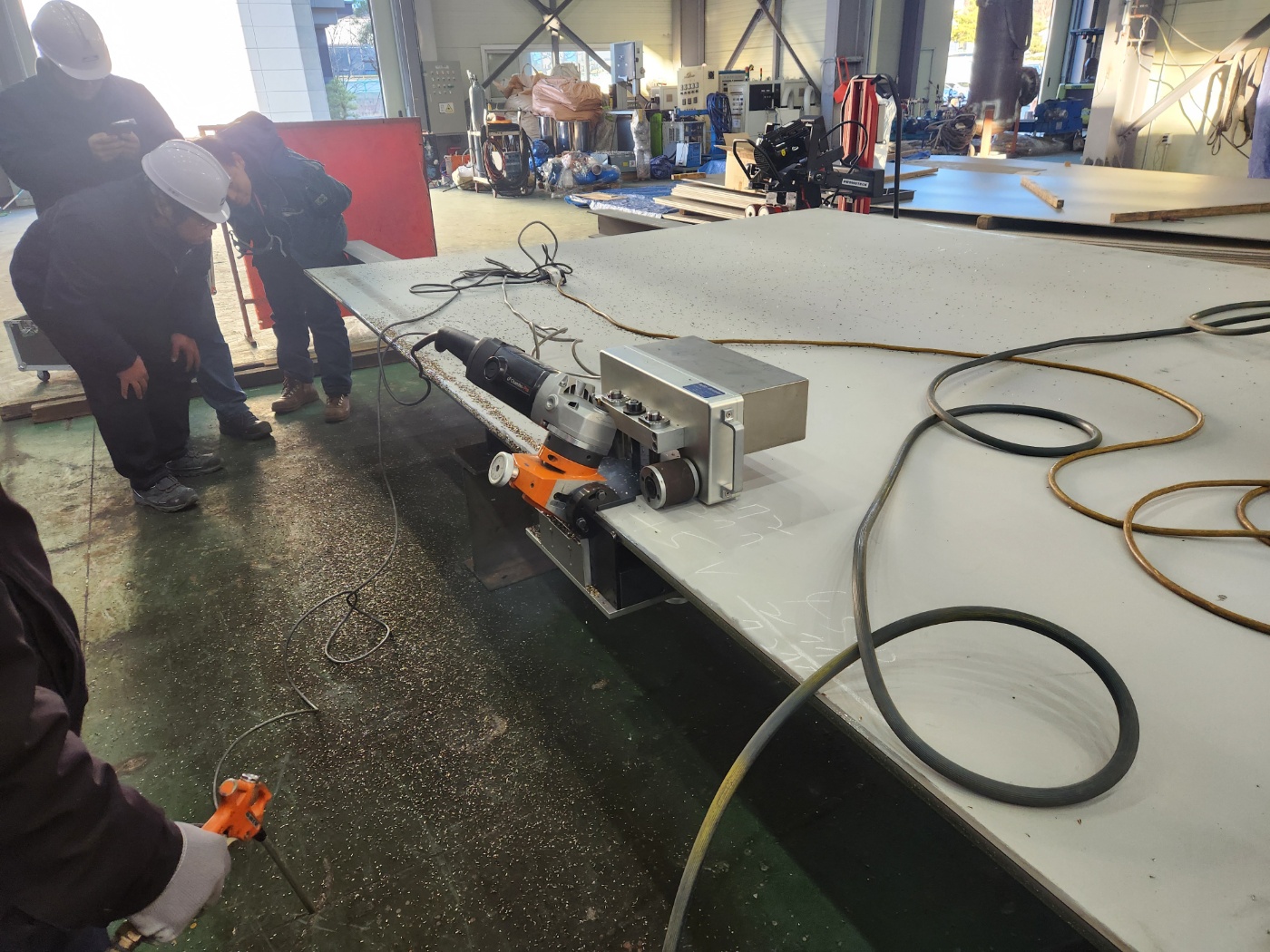

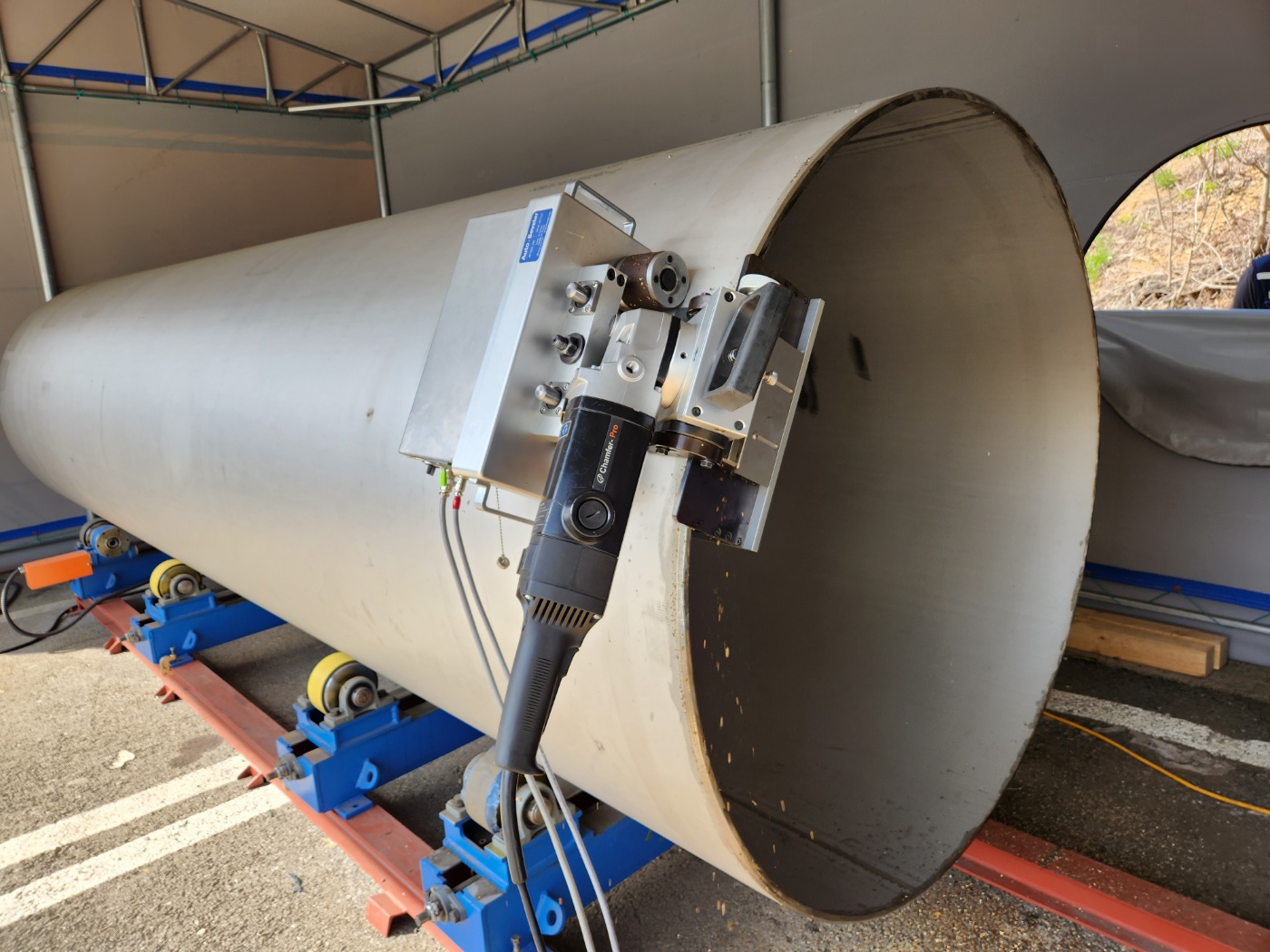

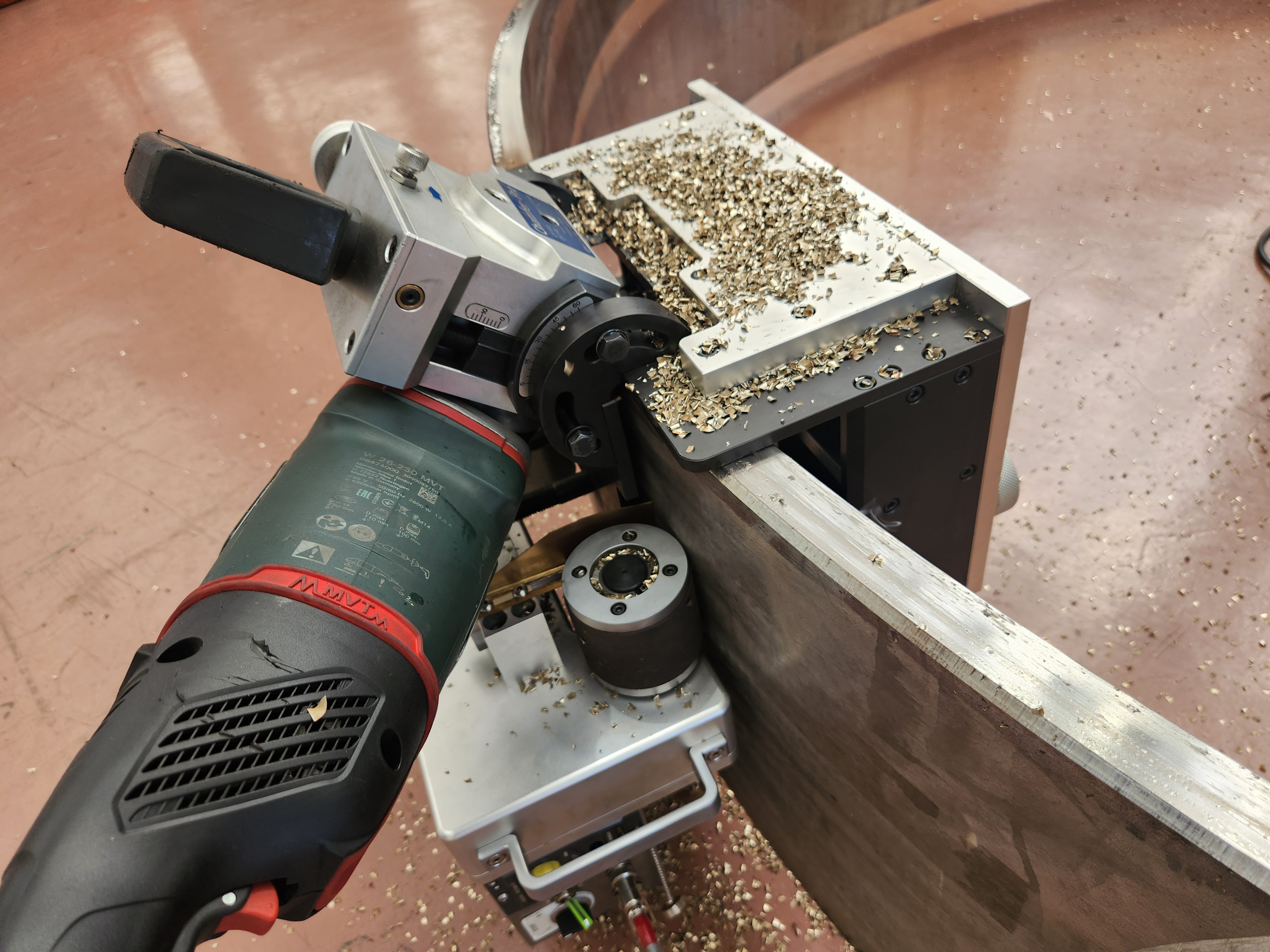

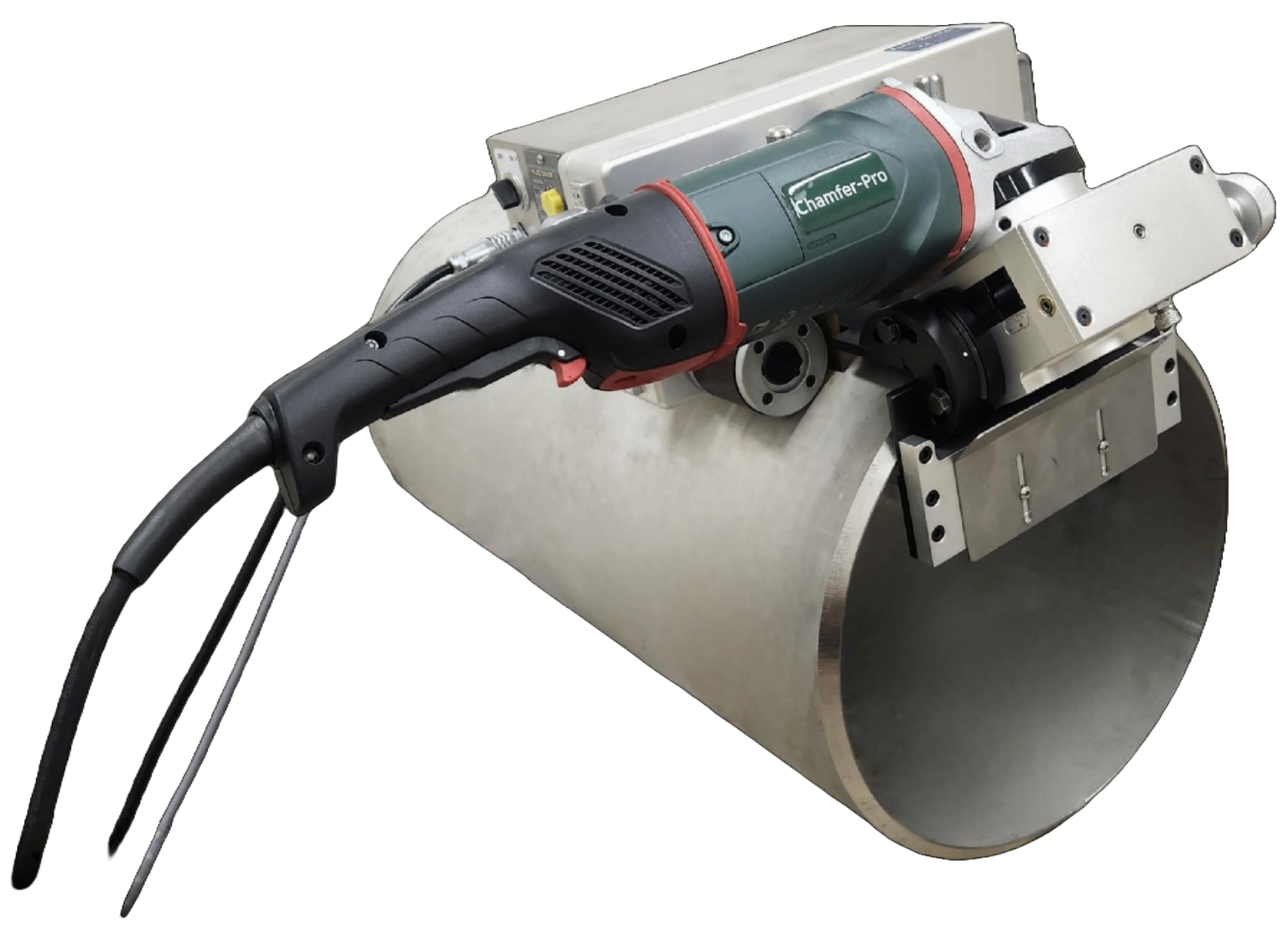

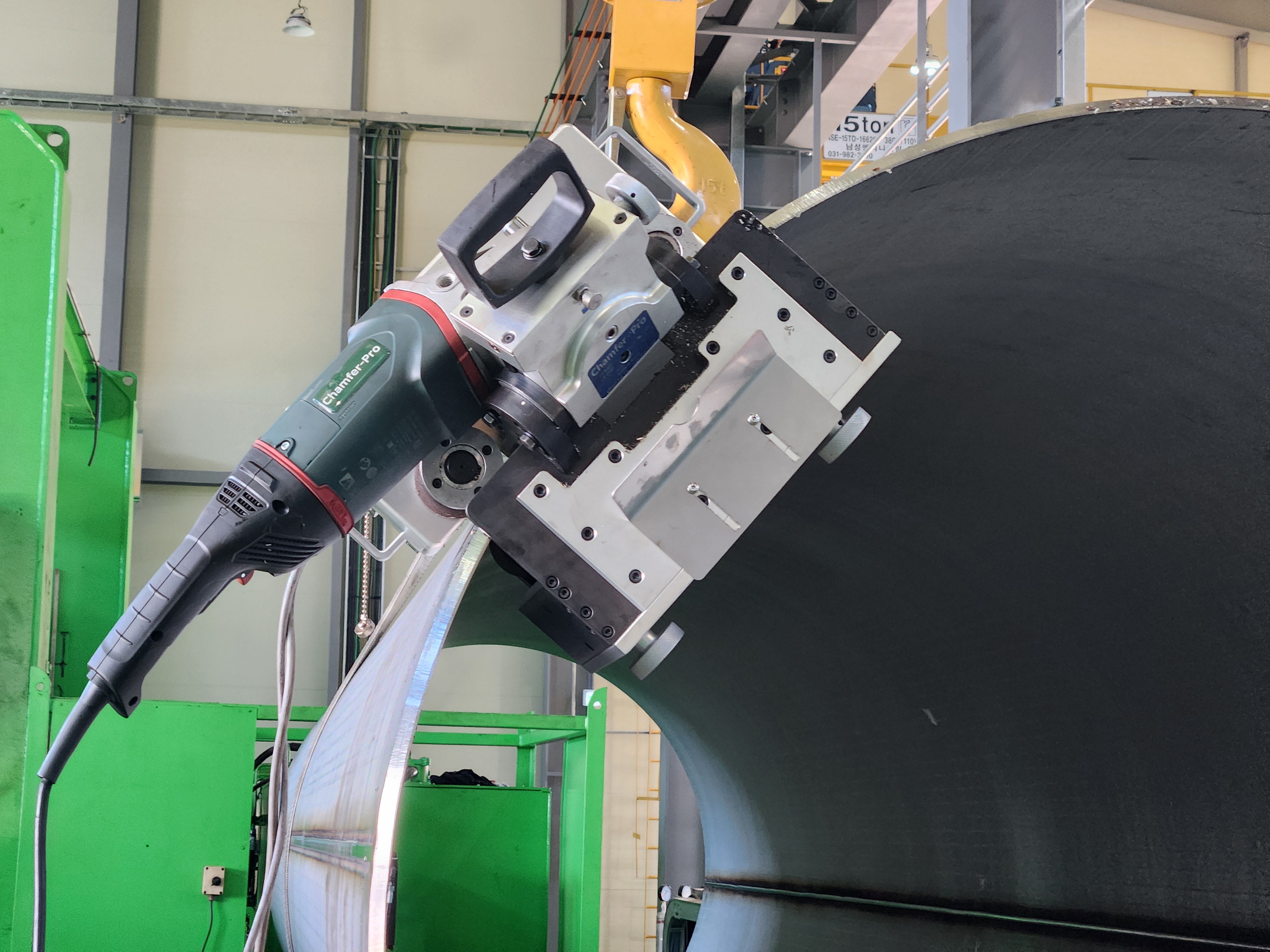

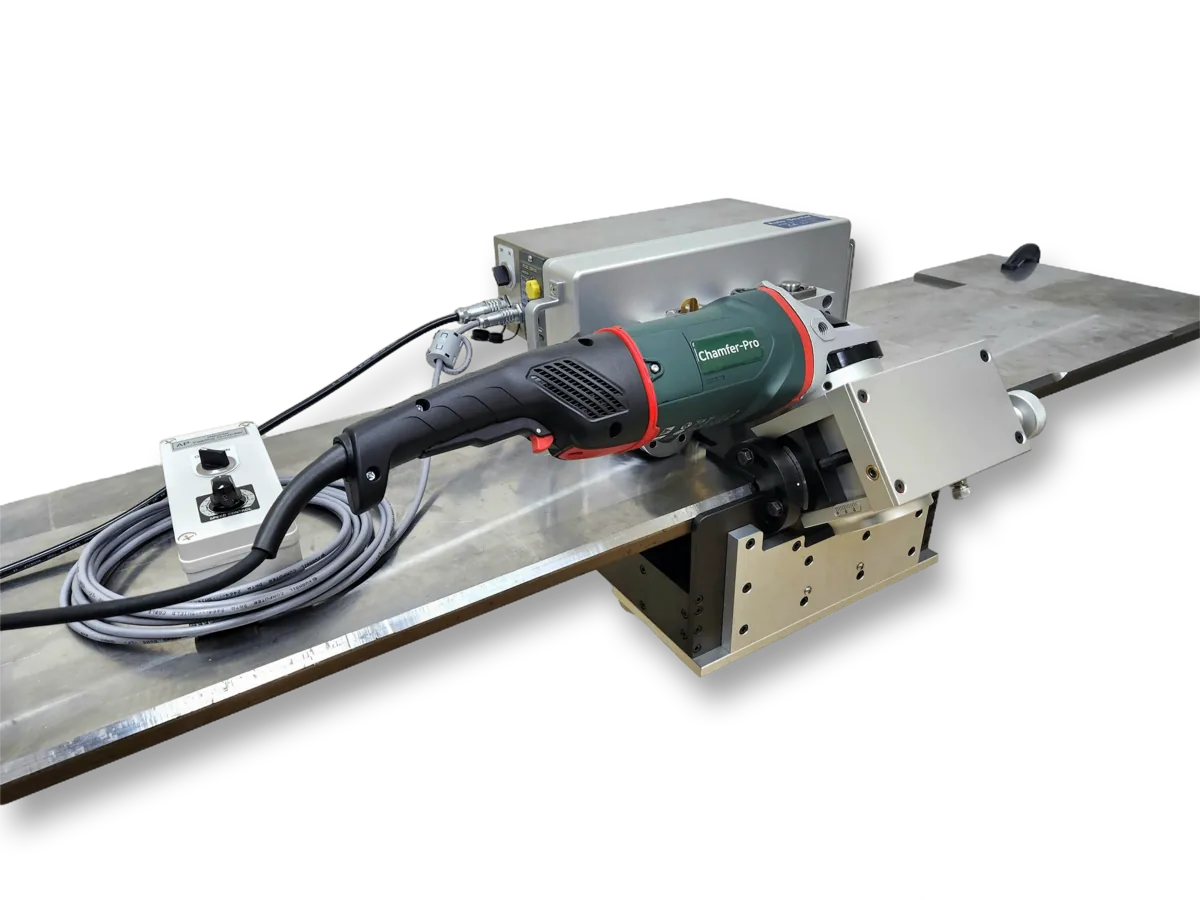

제품 이미지
관련 영상

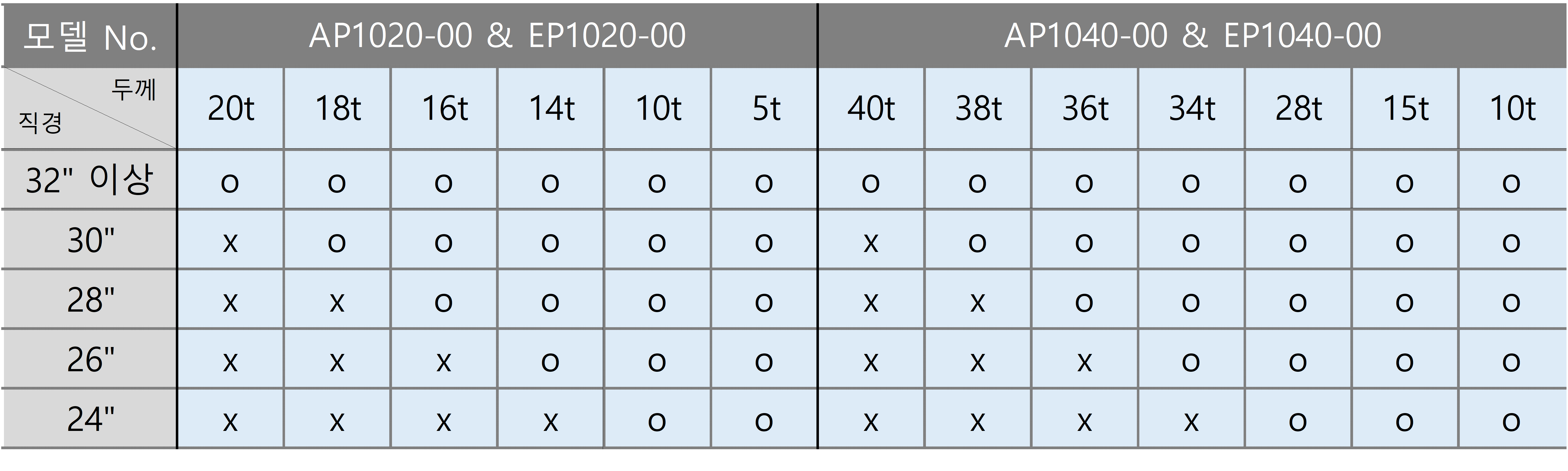

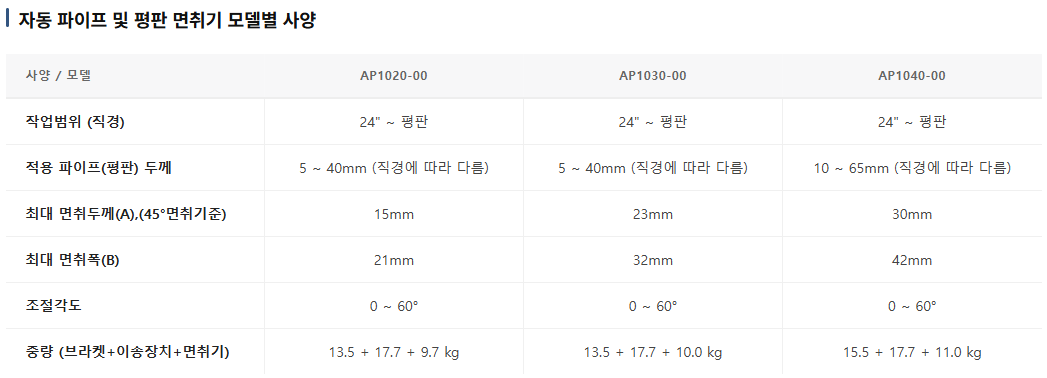

자동 파이프 및 평판 면취기 모델별 사양
| 사양 / 모델 | AP1020-00 | AP1030-00 | AP1040-00 |
|---|---|---|---|
| 작업범위 (직경) | 24" ~ 평판 | 24" ~ 평판 | 24" ~ 평판 |
| 적용 파이프(평판) 두께 | 40mm 이하 (직경에 따라 다름) | 40mm 이하 (직경에 따라 다름) | 65mm 이하 (직경에 따라 다름) |
| 최대 면취폭(B) | 21mm | 32mm | 42mm |
| 최대 면취두께(45° 기준) (A) | 15mm | 23mm | 30mm |
| 조절각도 | 0 ~ 60° | 0 ~ 60° | 0 ~ 60° |
| 중량 (브라켓 + 이송장치 + 면취기) | 13.5 + 17.7 + 9.7 kg | 13.5 + 17.7 + 10.0 kg | 15.5 + 17.7 + 11.0 kg |
