평판 면취기
자동 평판 및 파이프 면취기

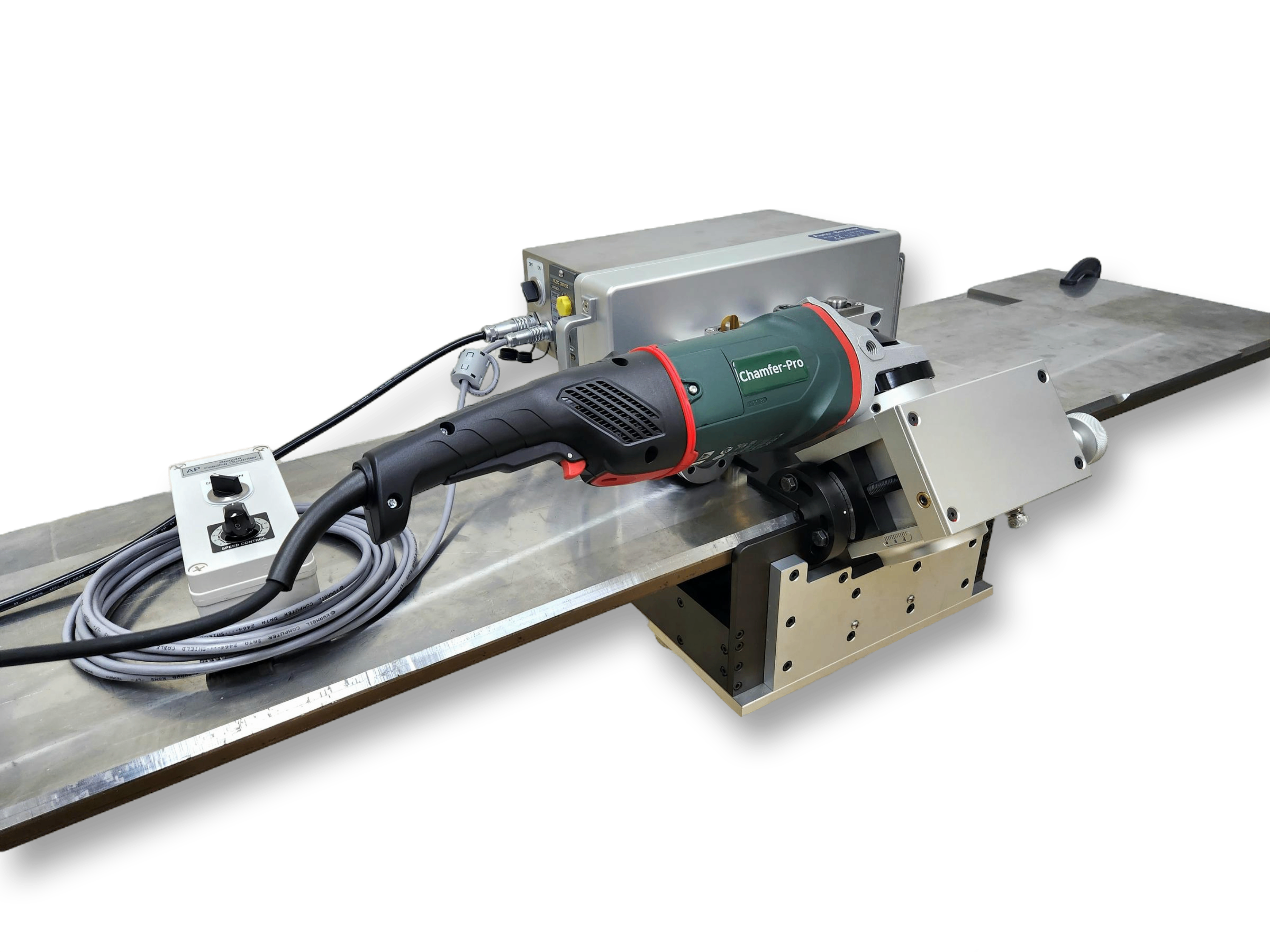

대표모델: AP1020-00
장착하기 쉽고 빠르다! 1대의 장비로 다양한 직경 및 평판에 적용 가능한 이동식 자동 평판 및 파이프 면취기입니다.
작업범위
24" ~ 평판
면취각도
0° ~ 60°
최대 면취폭(B)
21mm
설치 시간
약 3분 이내
제품 특징
- 이동식 용접 개선용 자동 평판 및 파이프 면취기이다.
- 1회전으로 면취가 완료되므로 작업속도가 빠르다.(1회 면취량 30°, 10mm 기준)
- 1대의 장비로 다양한 직경의 파이프 및 평판을 면취할 수 있다.
- 원격 피딩 컨트롤러로 이송속도 조절 및 ON/OFF 조작이 가능하다.
- 자동 파이프 및 평판 면취기의 적용 범위는 10" 이상 ~ 평판까지이다.
- 자동식 외에 수동식, 회전핸들식 면취기를 선택할 수도 있다.

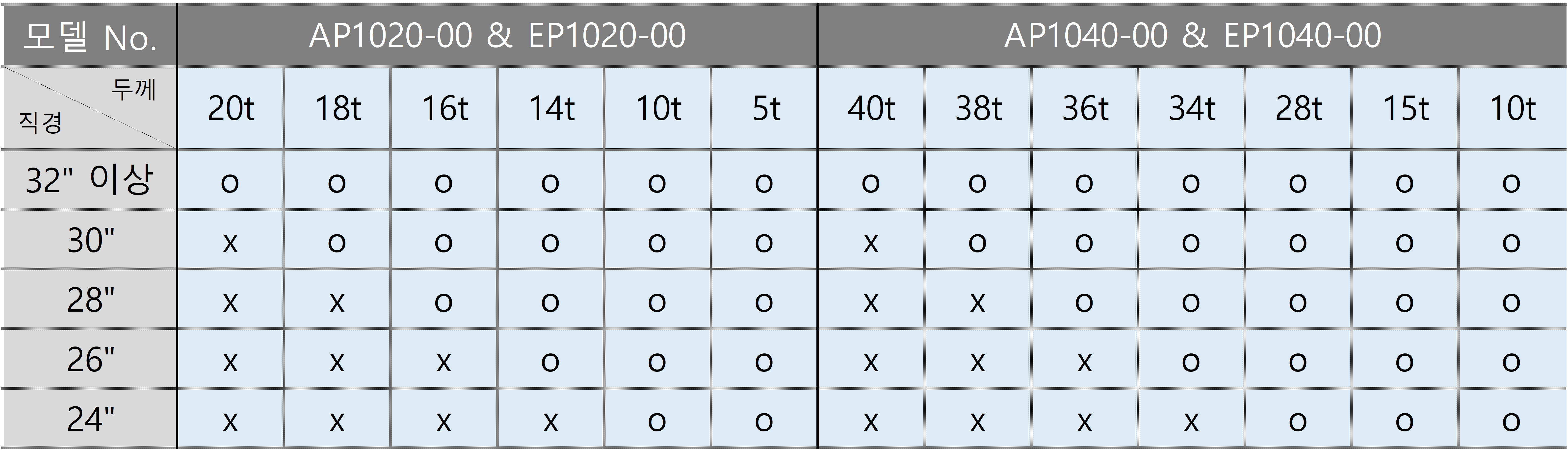

자동 평판 및 파이프 면취기 모델별 사양
| 항목 | AP1020-00(대표 모델) | AP1030-00 | AP1040-00 |
|---|---|---|---|
| 작업범위 | 파이프 24" ~ 평판 | 파이프 24" ~ 평판 | 파이프 24" ~ 평판 |
| 적용 평판(파이프) 두께 | 40mm 이하 (직경에 따라 다름) | 40mm 이하 (직경에 따라 다름) | 65mm 이하 (직경에 따라 다름) |
| 최대 면취두께(A),(45° 면취 기준) | 15mm | 23mm | 30mm |
| 최대 면취폭(B) | 21mm | 32mm | 42mm |
| 조절각도 | 0 ~ 60° | 0 ~ 60° | 0 ~ 60° |
| 중량 (브라켓+이송장치+면취기) | 13.5 + 17.7 + 9.7 kg | 13.5 + 17.7 + 10.0 kg | 15.5 + 17.7 + 11.0 kg |

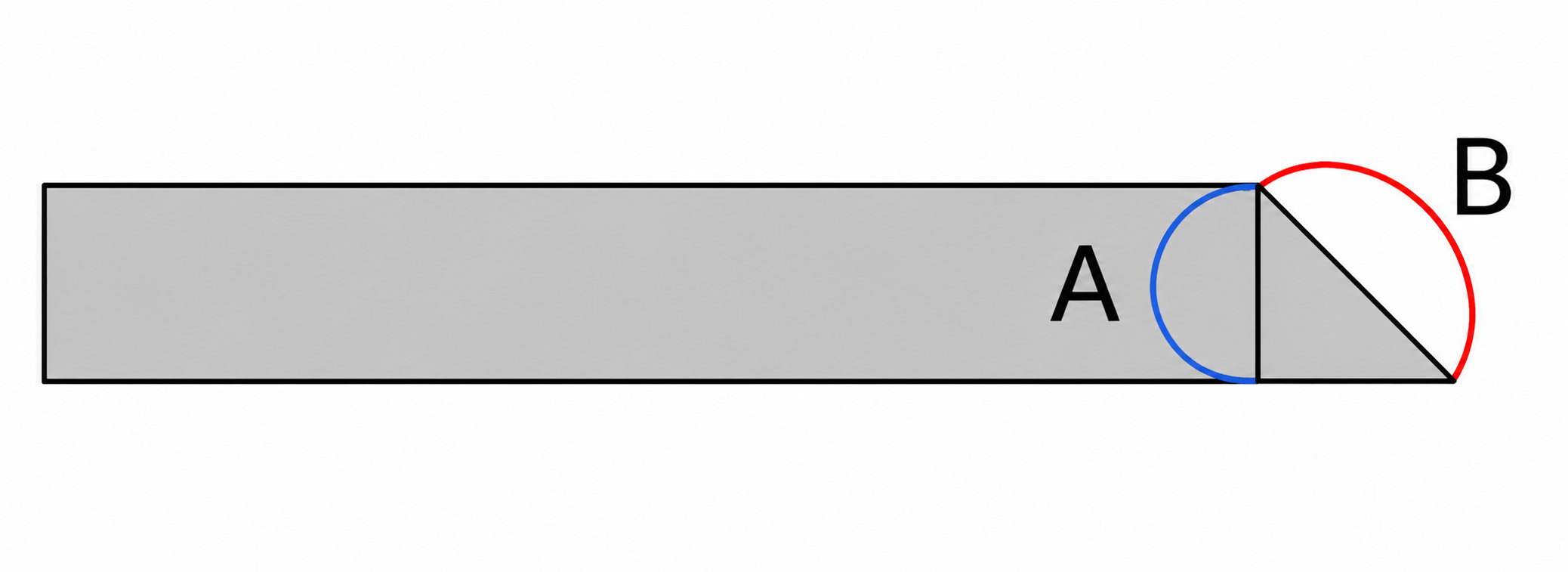

면취두께(A)와 면취폭(B)
이동식 면취기 적용에 따른 장점
- 정확한 각도조절과 일정한 면취값으로 용접 품질이 향상된다.
- 작업시간, 인건비, 소모자재, 작업효율성을 종합적으로 비교해볼때 경제적이다.
- 일반 그라인딩 작업시보다 안전성이 높다.
- 그라인딩 작업시보다 작업 주변환경이 대폭 개선된다.

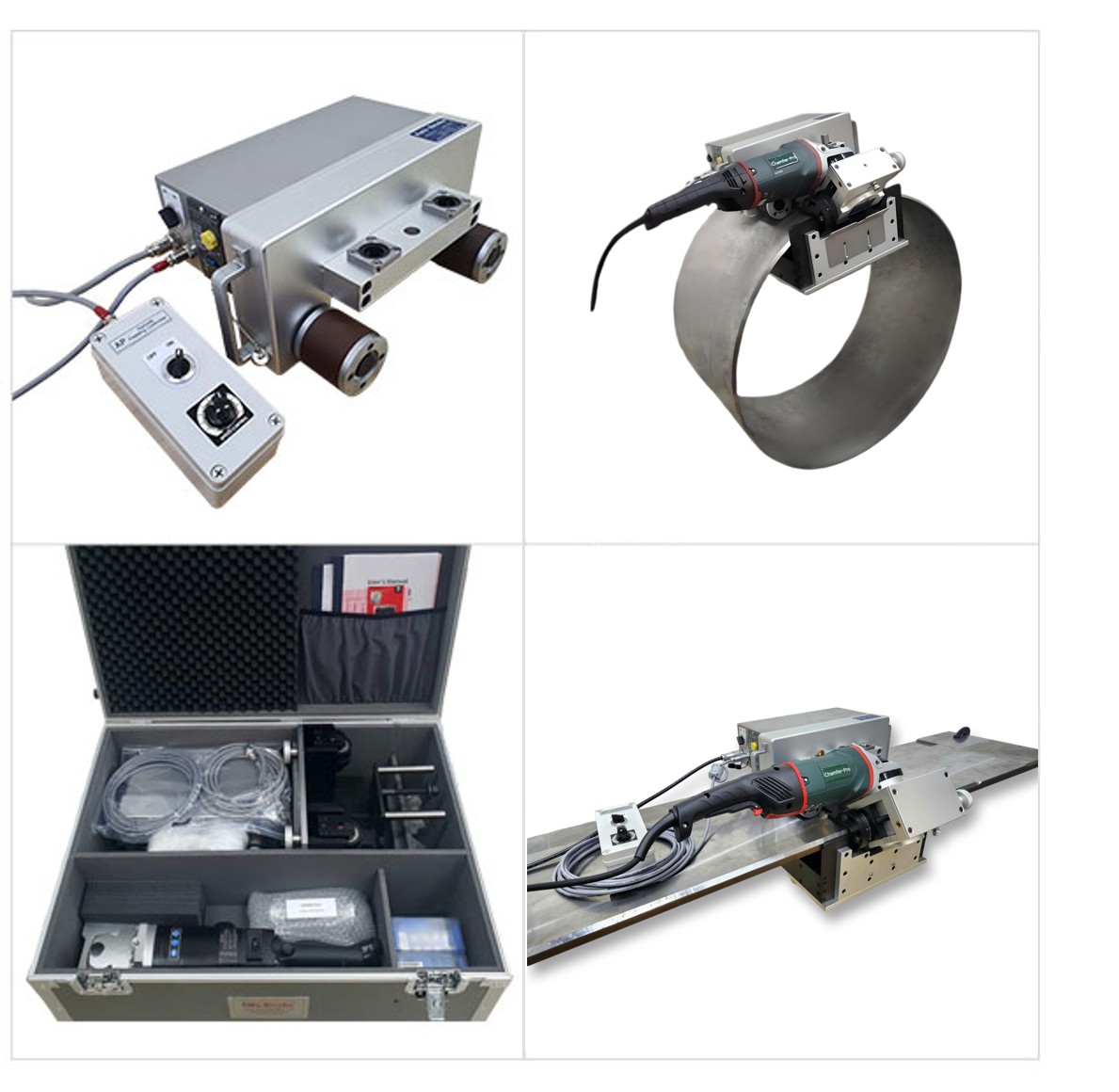

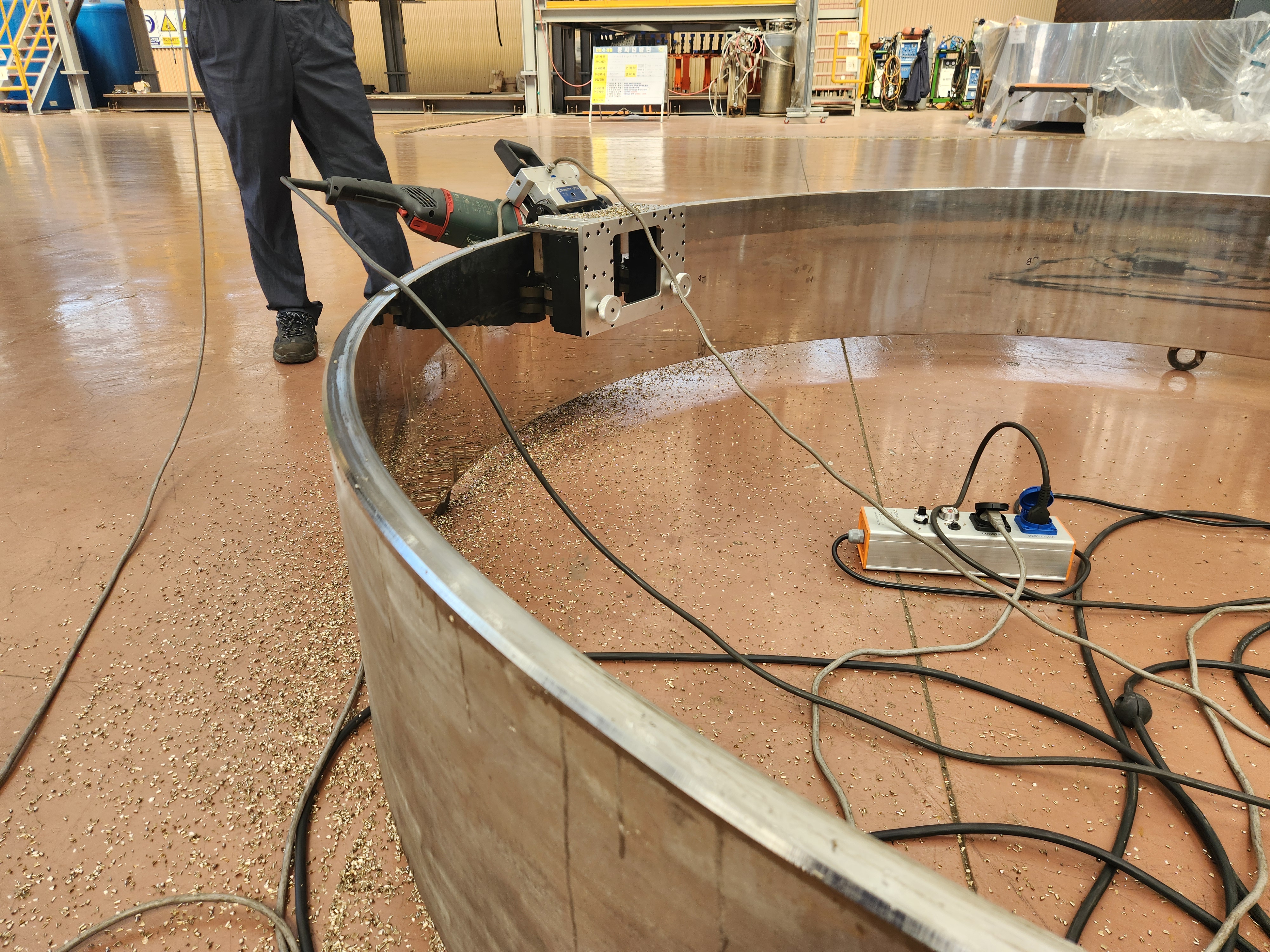

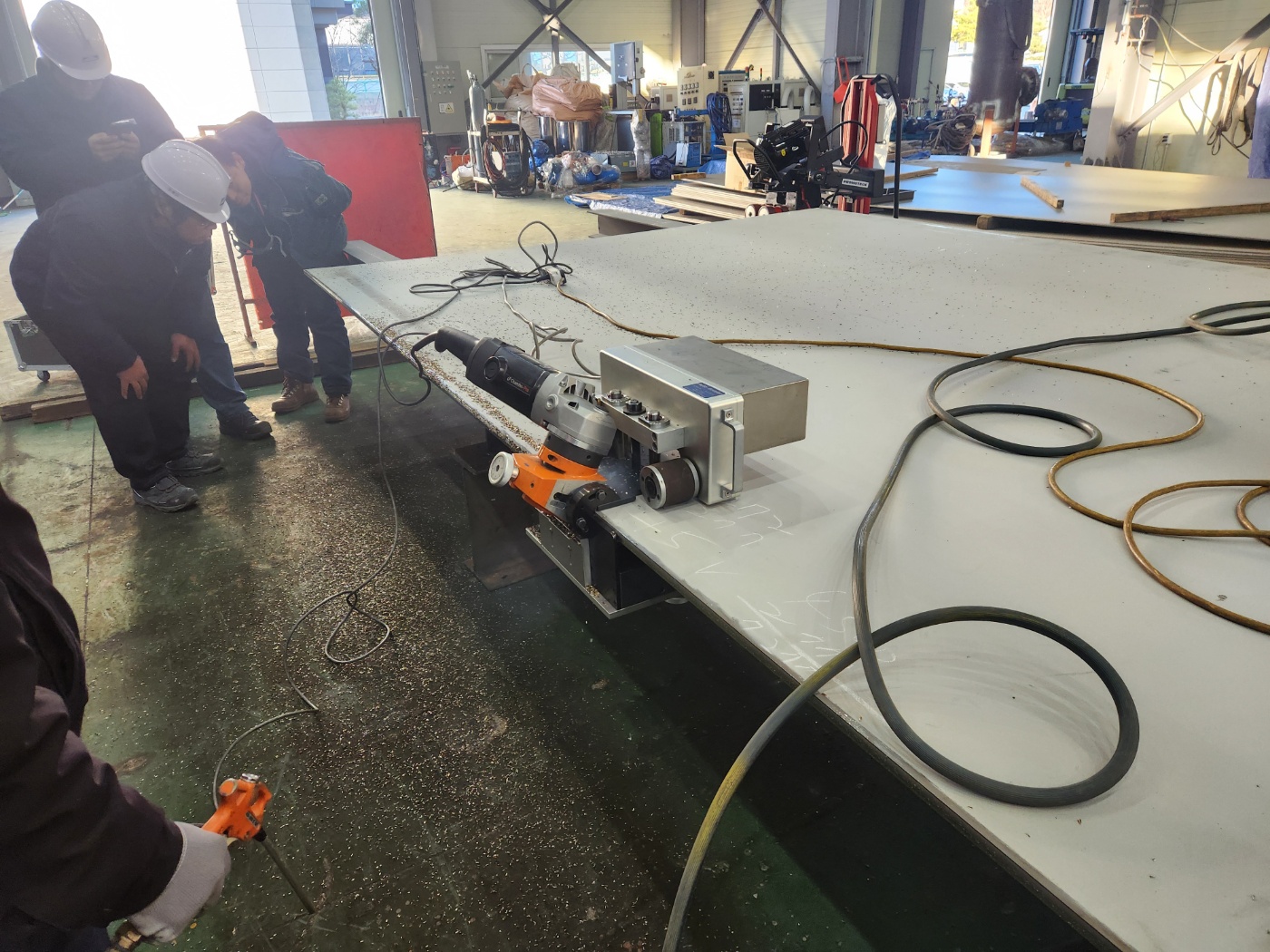

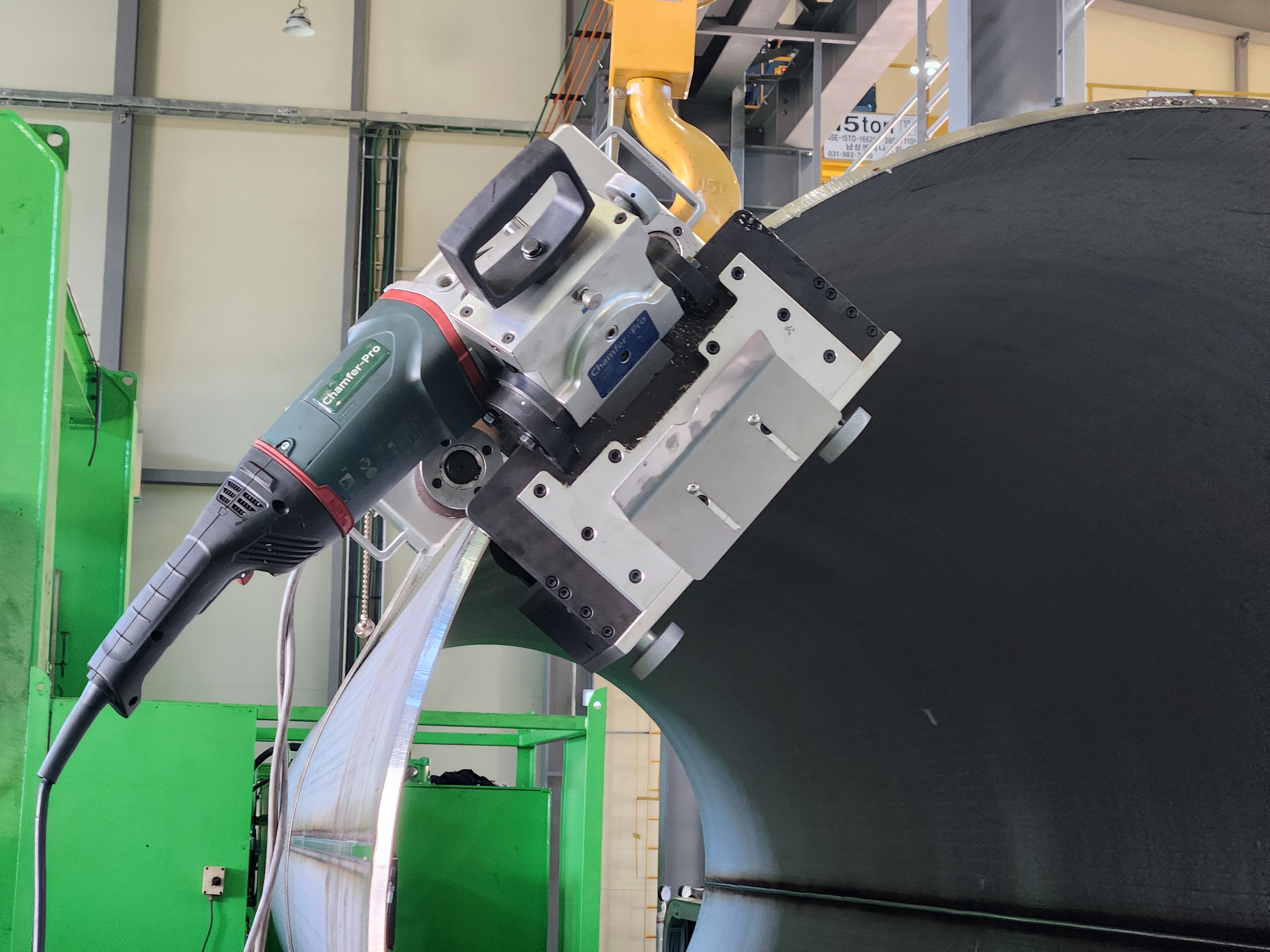

제품 및 시연 사진
