DRILL-OUT (Power Extractor) 사용설명서

본 제품을 사용할 때는 속도조절이 가능한 드릴로써 회전방향은 반대방향으로 셋팅합니다. (반시계방향)

DRILL-OUT의 사용치수를 정하기 위하여 부러진 나사의 직경을 측정합니다. 예를 들면, 부러진 나사의 직경이 6mm일 경우 M6 DRILL-OUT를 사용합니다. 역방향 작업시 3/8" 속도조절 가능한 전기드릴을 사용하기 바랍니다. 임팩트나 고마력 드릴을 사용하면 DRILL-OUT에 손상이 갈 수 있습니다.

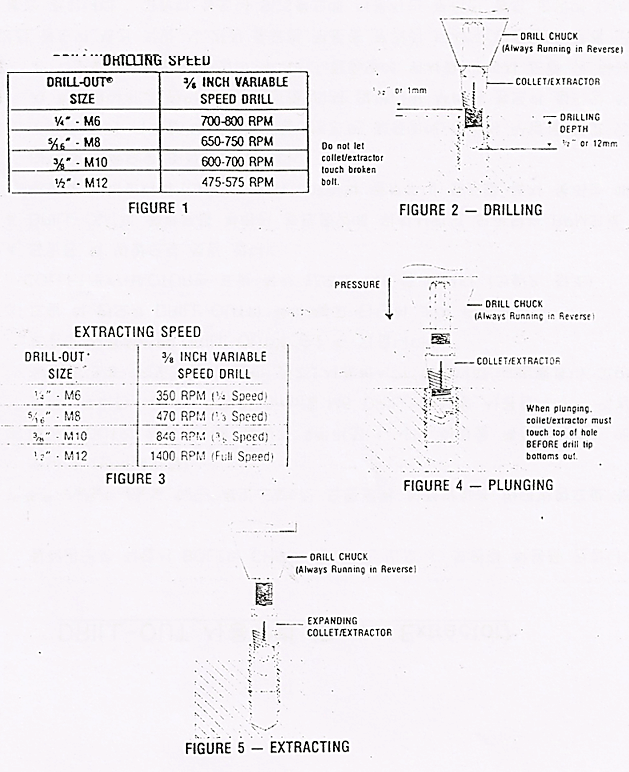

드릴 척 안으로 DRILL-OUT의 육각 부분을 넣고 단단히 조여 줍니다. COLLET/EXTRACTOR는 드릴 척의 반대방향으로 되도록 합니다. (그림2 참조)

드릴은 역방향으로 셋팅합니다.

DRILL-OUT의 끝부분을 부러진 볼트의 정중앙에 위치시키고 요구되는 RPM으로 드릴링 시작합니다. (그림1 참조) 이 때, 드릴의 끝부분이 볼트를 뚫지 못하는 경우에는 저속 RPM으로 조정해야 합니다.

구멍을 뚫기 시작할 때 잠시 멈춰 부러진 볼트의 정중앙에 정확히 구멍을 뚫고 있는지 확인해야 합니다. 만약 구멍이 정중앙에 뚫리지 않았다면 부러진 볼트의 정중앙 쪽으로 각도를 잡아 뚫은 구멍이 부러진 볼트의 정중앙에 위치할 때까지 드릴링합니다. 고장력 볼트나 SUS볼트에 사용시는 부러진 볼트 중앙에 CENTER PUNCH 등으로 작은 구멍을 먼저 낸 후 DRILLING 하면 부드러운 제거작업이 가능해집니다.

구멍을 뚫고 나갈 때는 COLLET/EXTRACTOR가 풀어져 내려오면 다시 드릴 척 부분까지 올려 조여 주십시오.

2mm 깊이 정도마다 칩을 깨끗이 하고 절삭유를 뿌려줍니다. 매번 정중앙에 수직으로 드릴링하고 있는지 확인하여 주십시오.

고장력 볼트 등을 제거 시에는 절삭유를 나사의 골에 조금 발라주면 효과적입니다.

드릴링은 최대 12mm 깊이까지 해주면 충분합니다.

COLLET/EXTRACTOR가 부러진 볼트 안에 있는 NUT 부분에 닿기 전에 스톱해 주십시오. (그림2 참조)

구멍으로부터 칩을 다 제거한 후, 절삭유를 부러진 볼트에 뿌려주면 효과적입니다.

COLLET/EXTRACTOR를 5바퀴 정도 풀어서 볼트 쪽으로 내립니다.

양손으로 전기드릴을 잡고 그림3과 같이 제시하는 RPM으로 뚫린 구멍에 DRILL-OUT를 넣고, 약간 눌러 드릴링을 시작하면 부러진 볼트를 제거하게 됩니다. (그림4, 5 참조)

나사 제거시 드릴이 멈추면 손으로 제거가 가능하며 DRILL-OUT을 나사에 꽂힌 상태로 공구에서 분리합니다.

렌치를 사용하여 반시계 방향으로 돌려서 부러진 볼트를 제거하면 공구에 손상이 올 수 있으므로 과도한 힘을 가하지 마십시오.

DRILL-OUT을 부러진 나사에서 제거할 때 바이스로 부러진 나사를 견고하게 조이고 COLLET/EXTRACTOR를 반시계 방향으로 돌려 DRILL-OUT를 분리하고 DRILL-OUT은 다시 사용할 수 있습니다.
