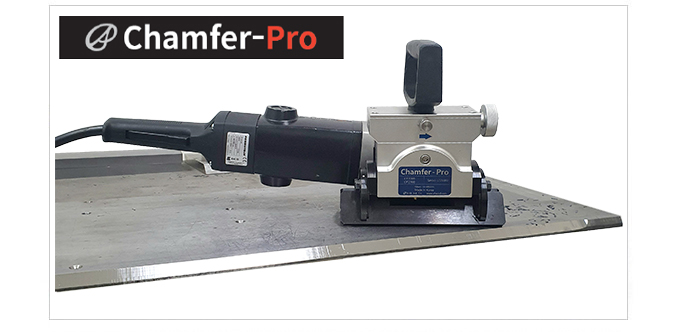

CP2100


제품상세설명

진동이 없다!

최대 면취폭 21mm를 한번에!

스테인리스 스틸 면취에 최적화!

  • 용접 전 철판모서리 면취용 - 이동식 용접가공용 면취기이다.

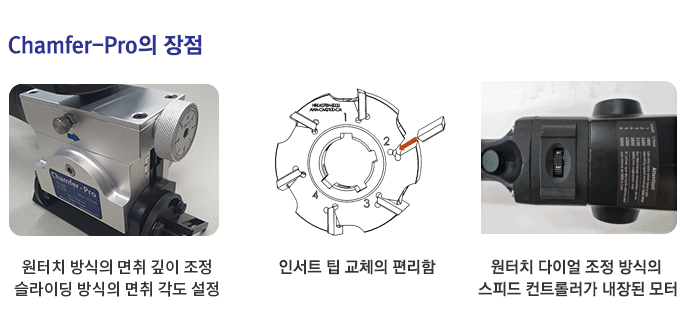

  • 면취깊이 조정이 간단하고 쉬운 원터치 방식이다.
  • 면취깊이 미세조정(0.16mm단위)이 가능하다.
  • 개선된 커터의 구조로 인서트팁 교체가 쉽다.
  • 면취면이 깨끗하다.
  • 면취 각도조절이 0°~60°가능하다.
  • 직경 6"(150A)이상 파이프 외경면취도 가능하다.

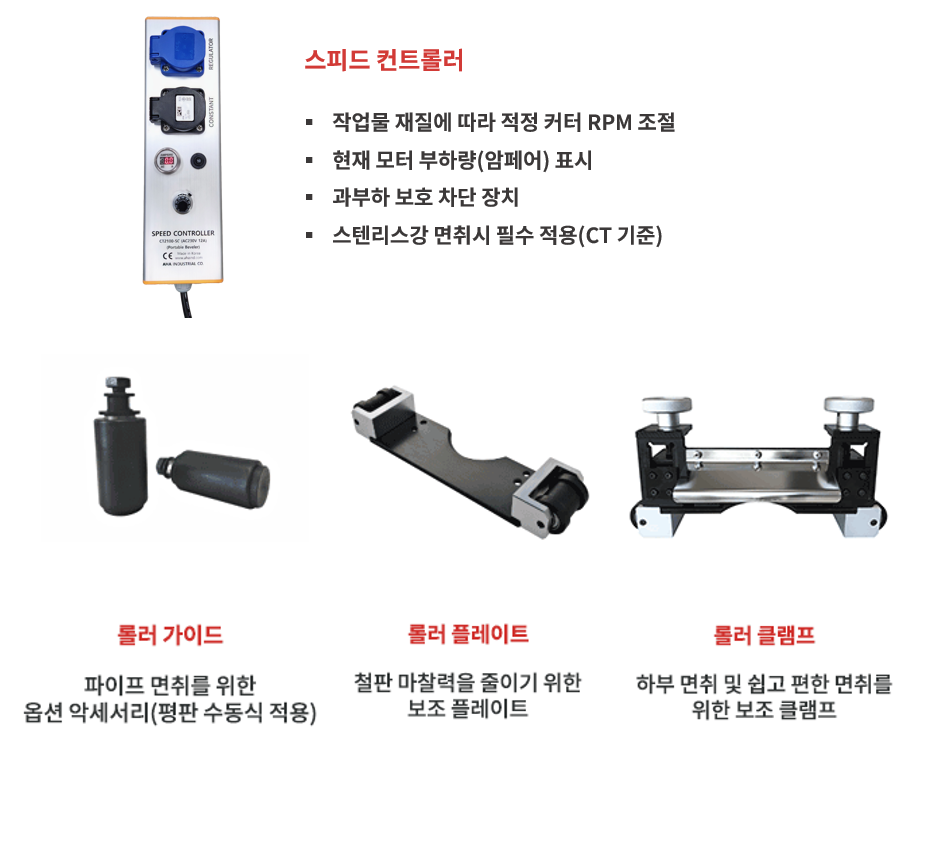

  • 스테인리스 스틸 면취도 가능하다. (스피드 컨트롤러가 내장된 모터로 적정RPM 원터치 조절 가능 )

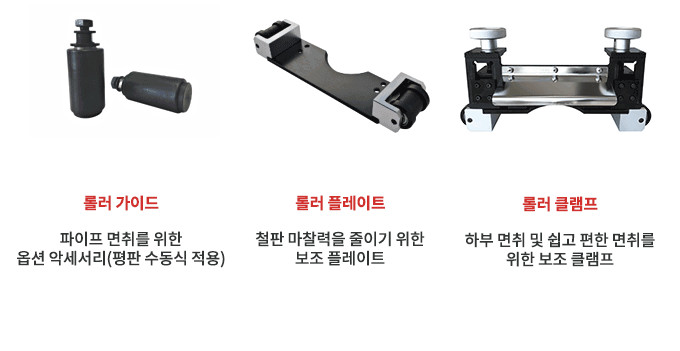

  • 철판 마찰력을 줄이기 위한 롤러 플레이트 (선택사양)
  • 특허 제10-0952191호


용접개선용 면취기를 사용할때의 장점

  1. 정확한 각도조절과 일정한 면취값으로 용접 품질이 향상된다.
  2. 작업시간, 인건비, 소모자재, 작업효율성을 종합적으로 비교해볼때 경제적이다.
  3. 일반 그라인딩 작업시보다 안전성이 높다.
  4. 그라인딩 작업시보다 작업 주변환경이 대폭 개선된다.

동영상





제품사양

수동식 평판 면취기
CP1000
CP2100
최대 면취폭(B)
10 mm
21 mm
..최대 면취두께
..(45°)(A)
7 mm
15 mm
..조절각도
0° ~ 60°
0° ~ 60°
인서트 수
6
12
중 량
11.3 kg
11.5 kg
모 터 (단상)
220V (or 115V), 50/60Hz, 2200W


제품사양

자동식 평판 면취기
AP 1020 - 00
작업 범위(철판두께)
5 ~ 40 mm
..최대 면취폭(B)
21 mm
..최대 면취두께
..(45°)(A)
15 mm
조절각도
0 ~ 45°
중량 (브라켓 + 자동이송장치 + 면취기)

13.5 + 17.7 + 9.7 kg


사용설명서

Chamfer-Pro 사용설명서 PDF보기
