에어식 RIVET NUT 체결공구

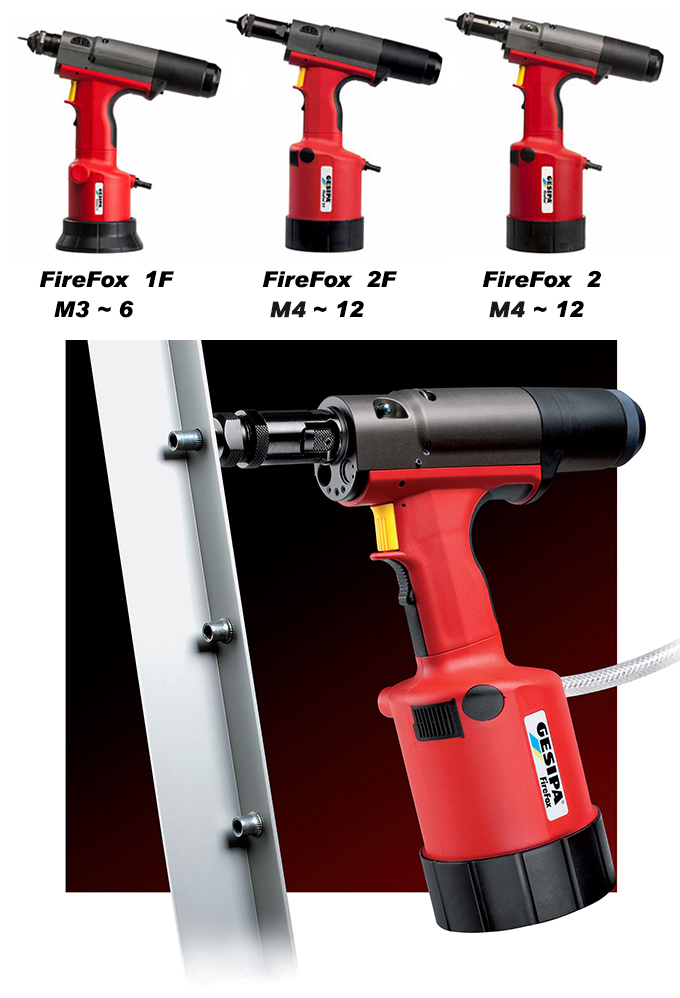

FireFox 1F, 2F, 2

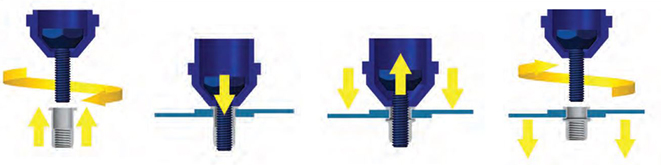

체결과정


제품사양


.
FireFox 1F
FireFox 2F
FireFox 2
체   결   범  위

M3 ~ M5
모든 재질
M6
Alu / Steel

M3 ~ M10
모든 재질
M12
Alu / Steel

M3 ~ M10
모든 재질
M12
Alu / Steel

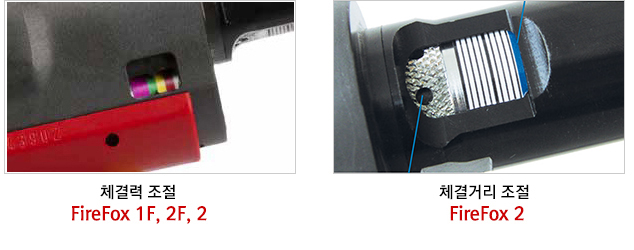

체결력 조절
o
o
o
체결거리 조절
x
x
o
체결력
12.5 kN / 6 bar
22 kN / 6 bar
작동 공기압
5 ~ 7 bar
공기소모량(1회)
(Nut size에 따라 다름)
1 ~ 2 ℓ
2 ~ 4 ℓ
무 게

1.96 kg

2.4 kg


기타 옵션

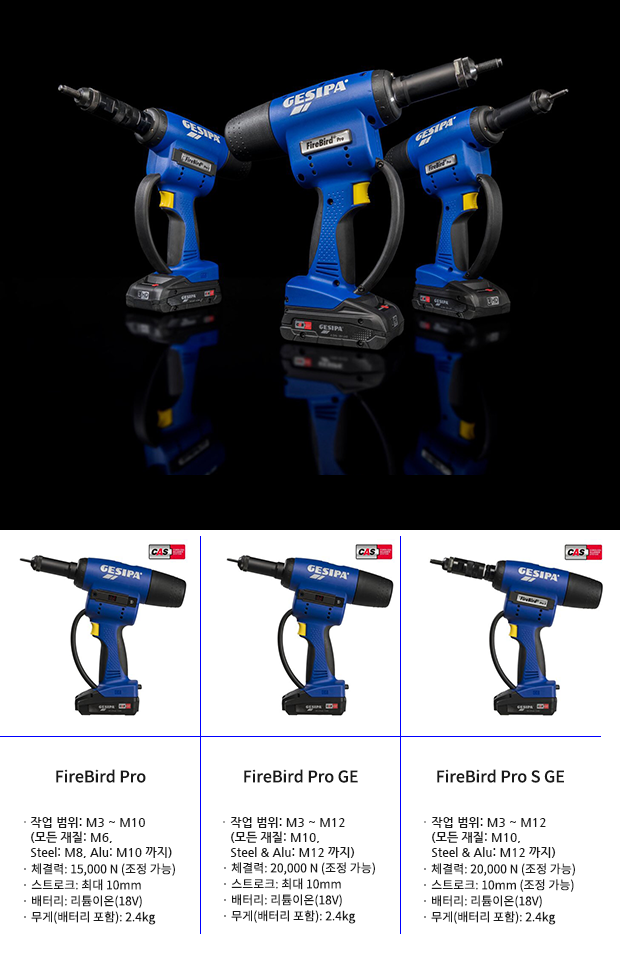

충전식 리벳너트 체결공구

FireBird Pro 시리즈


제품상세설명


  • 배터리툴로 조작이 용이하고 유사 제품에 비해 가벼우며 내구성이 좋다.
  • 고용량 모터로 에어식 리벳너트건과 유사한 체결속도를 가진다.
  • M3 ~ M12 까지 다양한 재질의 리벳너트 체결이 가능하다.(아래 제품 구성 및 사양 표 참조)
  • 리벳너트 장착 및 체결-리버스(풀어 나옴)까지 모두 하나의 방아쇠로 컨트롤된다.
  • CAS(Cordless Alliance System)제품으로 CAS 내 타 브랜드 배터리(충전기) 호환이 가능하다.

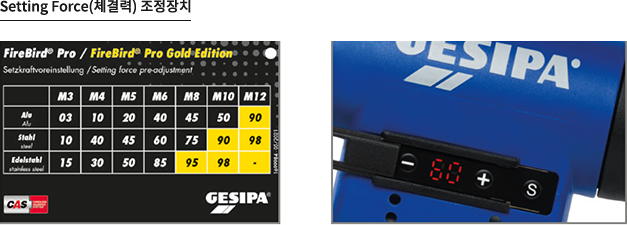

  • 체결력 조정장치를 통해 규격 별 최적 값을 셋팅할 수 있으며 프로그램을 저장할 수 있다.
  • 전방 LED라이트를 통해 작업부위를 밝게 비출 수 있다.
  • BLDC 모터를 적용한 제품이다.
  • 독일 GESIPA사 제품이다. (Made in Germany)

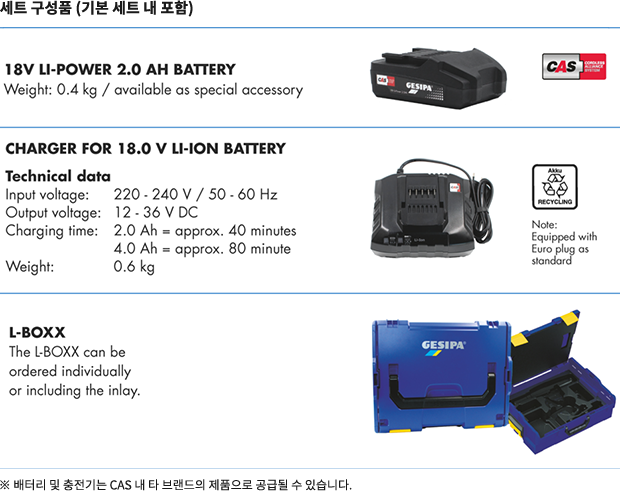

제품구성 및 사양


PowerBird Pro GE 노즈피스 사양
리벳 너트
규격
리벳너트
재종
Firebird Pro
완충 시
작업 발 수
(개략치)
스레드맨드럴
노즈피스
Firebird Pro GE
/ S GE
완충 시
작업 발 수
(개략치)
스레드맨드럴
노즈피스
No.
No.
No.
No.
M3 Alu 1,200 143 6211* 143 6218* 1,200 143 6211* 143 6218*
M3 Stainless steel 1,100 1,100
M4 Alu 1,100 143 6212 143 6219 1,100 143 6212* 143 6219*
M4 Steel 1,000 1,000
M5 Alu 950 143 6213 143 6220 950 143 6213* 143 6220*
M5 Stainless steel 900 900
M6 Alu 900 143 6214 143 6221 900 143 6214 143 6221
M6 Stainless steel 800 800
M8 Alu 850 143 6215* 143 6222* 850 143 6215 143 6222
M8 Stainless steel 550 550
M10 Alu 750 143 6216* 143 6223* 750 143 6216 143 6223
M10 Stainless steel - 500
M12 Alu - - - 500 143 6217* 143 6224*
M12 Stainless steel - 300
※ 각 규격별 완충 시 작업 발 수는 개략치이며 다양한 작업조건에 따라 다를 수 있습니다.
